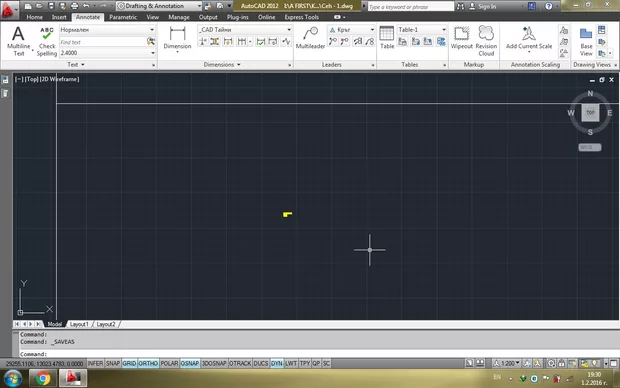

Защо при опитът ми да мина към CAD-тайни се получават несъответствия? Надписите остават много малки. Настройките са ми в метри, работя на CAD 2012.

Здравейте, можете ли да поставите една снимка на която да има : маркиран текста който е в CAD тайни и същевременно с това отворена Properties палета от която да се вижда височина за да видя по подробно проблема.

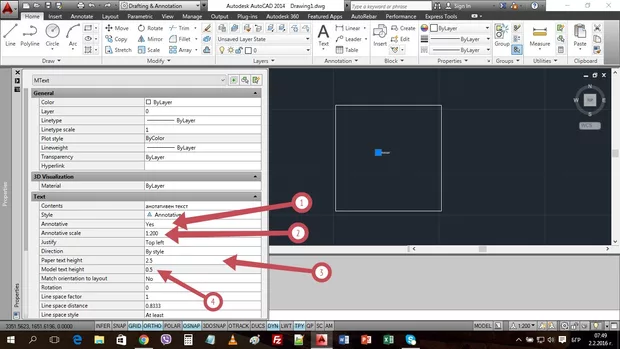

Ако текста е анотативен - Настройките на Units не играят роля при големината му, основна роля играе анотативния мащаб който при вас виждам че е настроен на 1:200, което означава че ако условно сте приел да чертаете в метри следва този мащаб да е 1 paper unit = 0.2 drawing unit, ако е така следва ако височината на текста искате да е с височина 2,5 в хартиеното пространство ( Layout - a ) то в моделното пространство следва да е 0,5 - снимка 1

Т.е. ако зададена стойност е 2,5 анотативния мащаб превръща текста в моделното пространство в 0,5 единици, който текст на фона на един квадрат 50 / 50 единици изглежда доста малък, реално при разпечатване той ще е 2,5 мм.

Друго което е важно да се обърне внимание е вижте КОЙ стил е записан с какъв мащаб е записан за дадения текст посредством properties палетата, каква е височината на текста за Paper size.Затова и помолих в началото на коментара за още една допълнителна снимка с която да ориетира какво точно се случва.

От днес съм на CAD 2013, но това няма отношение към проблема.

Здравейте,

проблема е в анотативния мащаб в момента той е избран да е 1:200, НО този 1 : 200 е за сантиметри, какво ще рече това ?

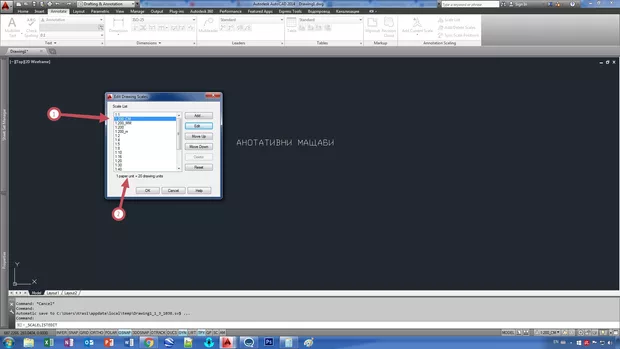

В момента 1:200 му е зададено да смята така 1 drawing units = 20 paper units ( снимка 1 ),

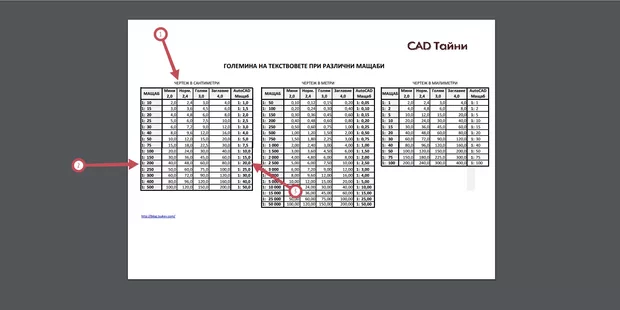

което ако се върнете на модула с мащаби ( модул 3 от настоящия курс ) следва да видите че този мащаб е настроен за чертежи в които се чертае по правилото Едно към Едно . На снимка 2 може да видите табличката с мащабите.

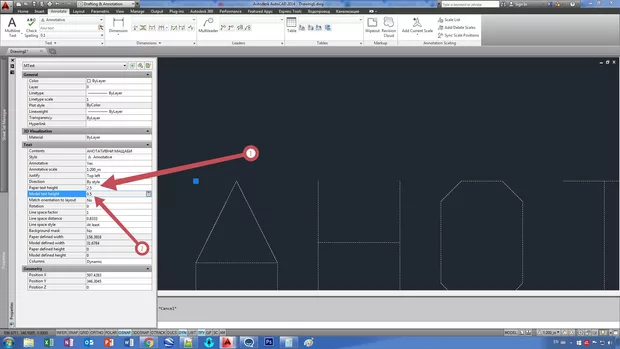

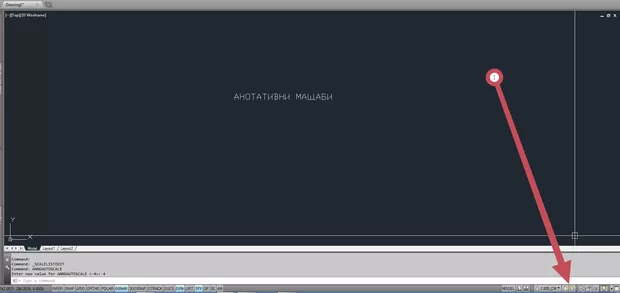

Затова съответно трябва да си създадете мащаб 1:200 който когато говорим за метри следва да отговаря на 1 drawing units = 0.2 Paper units. След като този мащаб Ви е активен ( при пусната функция Add scale to annotative objects - снимка 3 - иконката която е като светкавичка от снимката виждам че при вас точно тя е включена ), следва в анотативните текстове да се запише този мащаб.

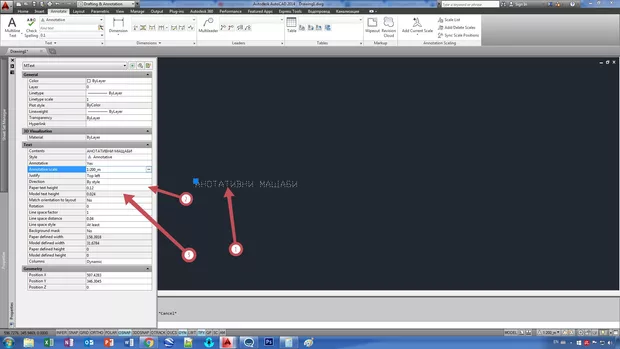

И когато влезнеш в Properties Палетата следва да виждаш това което е на снимка 4 за анотативния мащаб.

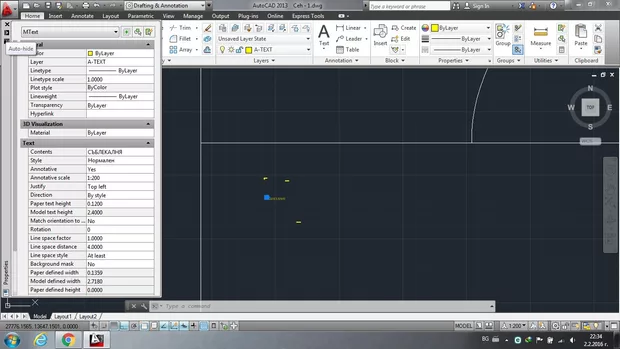

И сега е ключовия момент в PAPER UNITS за дадения текст следва да запишеш стойността за височината на текст при разпечатване ... даречем 2,5 - снимка 5 съответно за Model text hieght трябва e 2.5 * 0.2 = 0.5

Препоръката ми е въпреки отговора ми тук, който се надявам да е полезнен и да е разрешил казуса, да се върнеш на модул 3 от курса и да си припомниш нещата свързани с мащабите в AutoCAD.

Благодаря за изчерпателния отговор.
