Защо няои от готовите блокове не могат да се пуснат в моделното пространство?

Здравей, придърпването става с левия бутон на мишката. Виждам че си написал че се опитваш да го направиш с десния, точно тогава следва и да виждаш описаната от теб иконка ( кръгче с една линия през него ). Избери блока от палетата и със задържане и придърпване с левия бутон го премести към моделното пространство и следва да вкараш блока в чертежа.

Не става и с левия. Станото е че с някои то блоковете става а с други не.

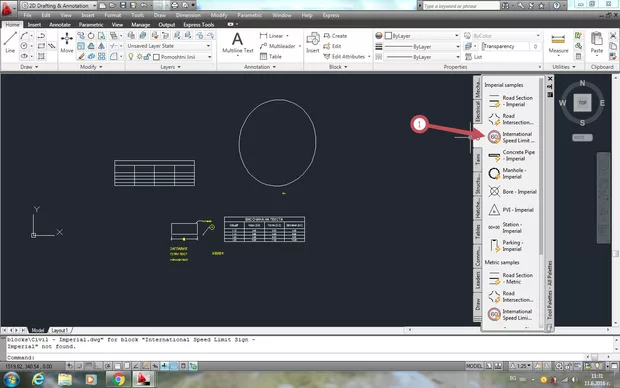

Има вероятност да не са се инсталирали Imperial блоковете, поне това виждам от снимката която си прикачил AutoCAD изписва че не намира блока - ( "not found". Предполагам че блоковете които не искат да се вкарат в модела са в имперска система "imperial units", а тези които са направени в метрична "SI" нямат проблем да се вкарават.

Все пак да пробваме следното :

Може ли да ми кажеш каква е настройката в момента на тази променлива INSUNITS изпиши я в командния ред и да кажи кое число е зададено, предполагам че е 4, но все пак да видим, и другата променлива, която искам да MEASUREMENTколко показва, предполагам че е 1 но да видим.

Благодаря за отговора. Относно настроиките е така както предполагаш, на INSUNITS е 4, а на MEASUREMENT 1.

Ами пробвай да ги промениш съответно на INSUNITS = 1 и MEASURMENT = 0 и пробвай да ги вкараш, ако не стане, тогава съм убеден на 99 % че просто ги няма ... не са инсталирани, след това обаче задължително ! върни настройките

INSUNITS е 4, а на MEASUREMENT 1.

Промених ги на INSUNITS = 1 и MEASURMENT = 0 и пак не могат да се вкарат.

Каква е функцията на тези променливи с AutoCAD 2016 съм. При мен INSUNITS ми беше настроено на 5 и го промених на 4, а MEASURMENT беше на 0, но го преместих на 1.

Здравей, Николай.

INSUNITS е системна променлива, която определя как да се прескалират блокове, Xref подложки и т.н.

Ето и нейните вариации:

0 Unspecified (No units) 1 Inches 2 Feet 3 Miles 4 Millimeters 5 Centimeters 6 Meters 7 Kilometers 8 Microinches 9 Mils 10 Yards 11 Angstroms 12 Nanometers 13 Microns 14 Decimeters 15 Dekameters 16 Hectometers 17 Gigameters 18 Astronomical Units 19 Light Years 20 Parsecs

Избирайки дадена стойност ти избираш в каква мерна единица да се вмъква блока по подразбиране. Т.е. ако има чертеж на който настройките за Units са Unspecified , то следва ако си задал 4 Milimeters, следва блока да ти се вмъкне в съизмеримост милиметри, АКО обаче чертежа ти е настроен в Сантиментри, А блока да речем се вмъква посредством милиметри, следва блока да се премащабира 10 пъти.

Тази настройка обаче не работи за анотативни блокове.

Темата за блокове е обширна, тук в курса Тайните на AutoCAD,само е загатната. В курса AutoCAD Формула II са отделени 5 модула, които надграждат уменията за блокове, навлезна ли тук в тази тема може да изпиша роман .. затова спирам до тук.

По отношение на втората команда - MEASURMENT. Това е системна променлива в AUtoCAD, която определя текущиячертеж да използва Имперска или метрична система, когато въпроса опира до типове линии и щриховки.

0 - Имперска ситема

1 - СИ система. (метрична система)

В книгата на инж. Иван Цукев Тайните на нестандартните линии в AUtoCAD ще намериш доста за "тактиките" как да се ползва тази системна променлива.

Книгата е част от VIP материалите в Аула.

Ето едно съждение във връзка с типовете линии и командата measurment от въпрос задаван тук във форума:

Понякога щриховете се държат на пръв поглед странно, като например копирате детайл от един чертеж в друг и щриховете му изглеждат добре. Ако обаче създадете щрих в новия чертеж със същия мащаб, той изглежда много по дребен или едър. Причината за това често се оказва настройката MEASUREMENT. В единия чертеж тя е настроена за инчове, в другия за метрична система. За да се реши проблема, трябва да се уеднаквят.

MEASUREMENT - 0:контролира мащаба при работа в инчове/футове; 1:контролира мащаба в метрична система;

Ето една интересна тема по отношение на променливата iNSUNITS

Как се променят units на блок?

Темата е от курса за блокове и смятам че ще допълва темата на дискусия тук.
