Защо няма дължини?

AutoCAD Формула
AutoCAD

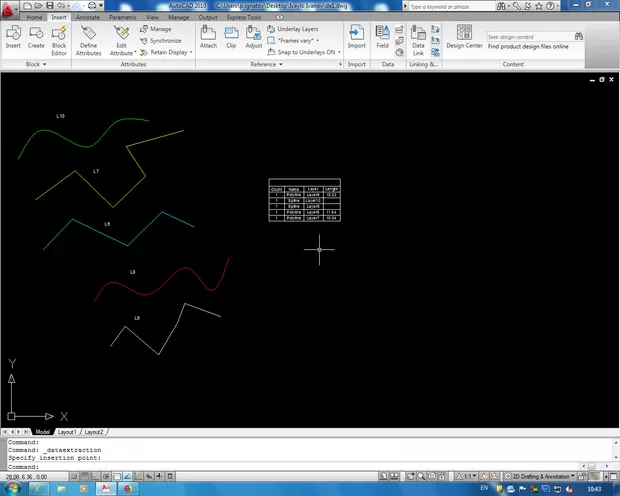

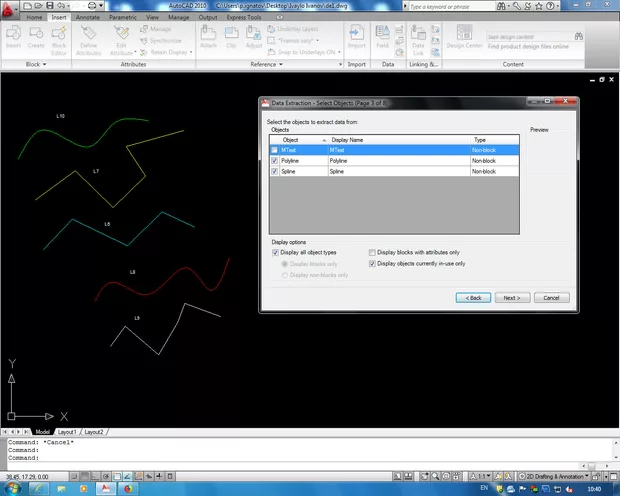

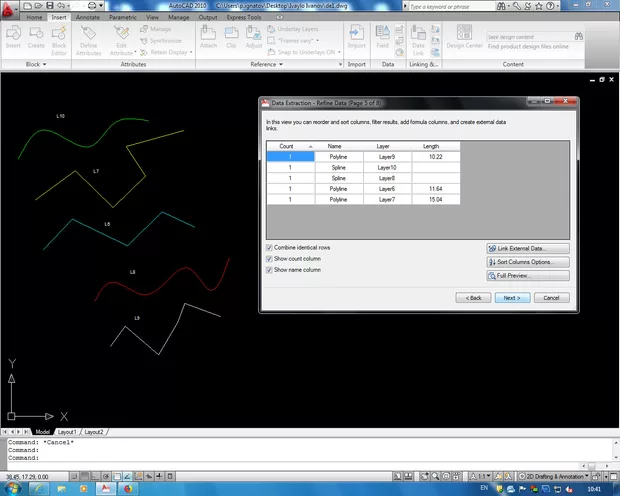

Защо, моля, ги няма дължините на SP-линиите (L8 и L10), видно от сн. 2 и сн. 3? Нали в таблицата Page 3 of 8 съм "очавчил" освен Polyline и Spline (сн. 1)? Благодаря.

Здравей, Ивайло.

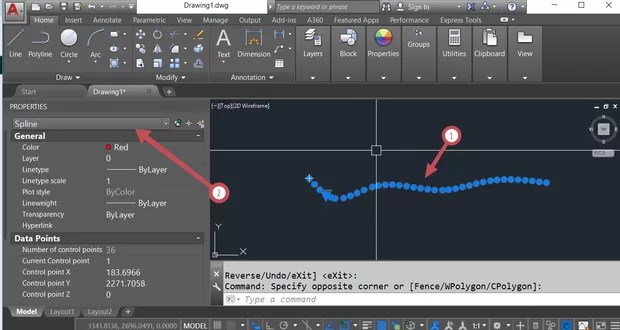

Това е така, защото ако обърнеш внимание, ако селектираш дадена Spline линия (снимка 1 позиция 1), в Properties (снимка 1 позиция 2) тя няма свойството дължина ... съответно няма как това свойство да бъде извлечено и поставено в справката направена през DataExtraction.

Снимка_1

Препоръката ми е да превърнеш Spline в Polyline , това може да стане по следният начин:

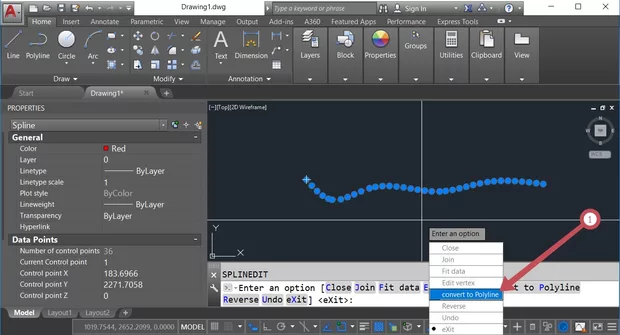

Изпиши SPLINEDIT, след което селектирай дадена Spline - ния, след което избери P като подопция и настисни Space за да превърнеш дадената Spline ли ния в Polyline.

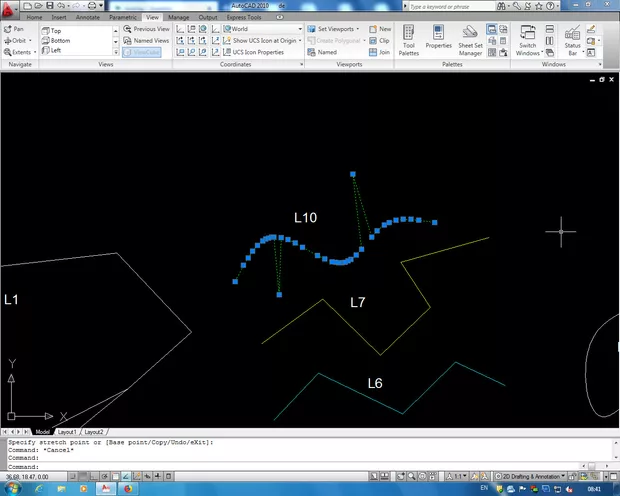

Благодаря. Това е страхотно. Но как, обаче, тази нова полилиния да стане пак SP-линия (може ли това?), тъй като, ако поискам да я променя с помощта на новопоявилите се по нея многобройни маркери (при precision 10, примерно) се издърпват от нея едни връхчета, понеже вече не е SP-линия (картинката)?

Здравей, Ивайло.

Може да превърнеш полилинията в Spline.

Ето как може да стане това:

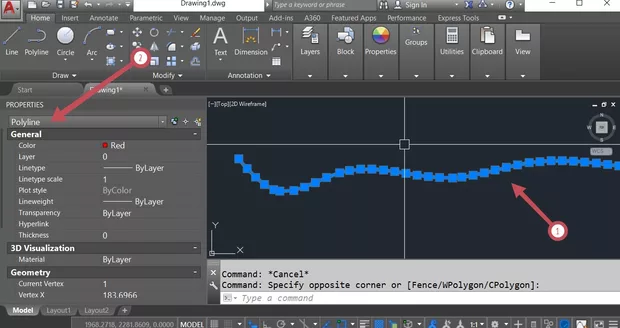

Дадена Spline вече е направена на сегментирана полилиния - снимка 1

Снимка_1

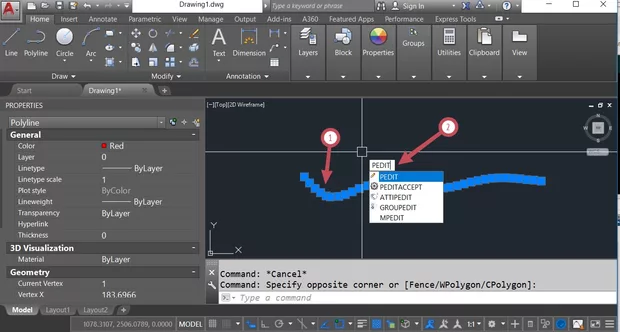

Селектираме полилинията и извикваме командата Pedit (снимка 2 позциии 1 и 2)

Снимка_2

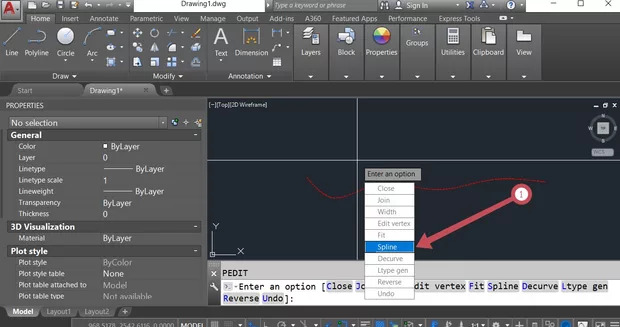

От появилия се прозорец (снимка 3) избираме Spline (снимка 3 позиция 1)

Снимка_3

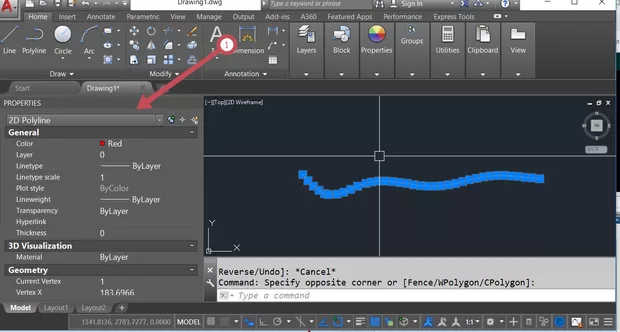

Полинията от Polyline е станала 2D Polyline (снимка 4 позиция 1).

Снимка_4

Следващата стъпка е да превърнем тази 2D полилиния в spline.

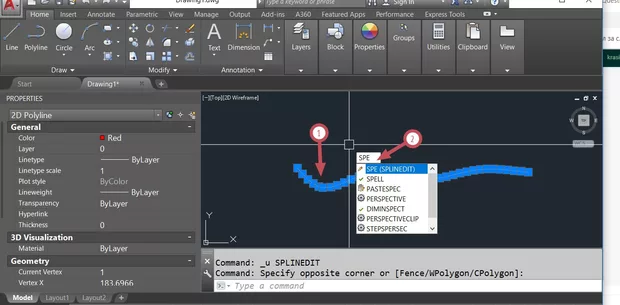

Избираме я (снимка 5 позиция 1) и след това извикваме командата SPE (снимка 5 позиция 2).

Снимка_5

Следва да излезне нов прозорец (снимка 6) от койот избираме convert to Spline (снимка 6 позиция 1)

Снимка_6

Натискаме Space (Enter) за да потвърдим

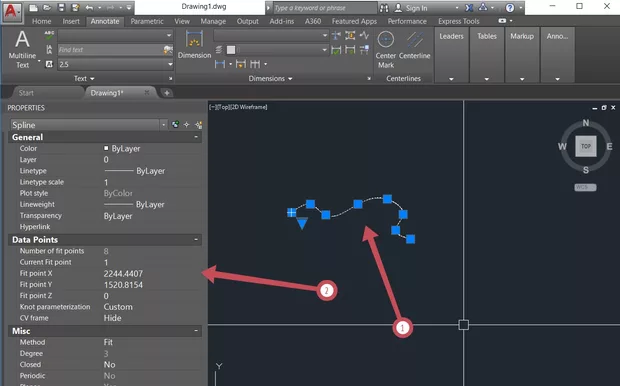

ииииииии готово :) .... вече на снимка 7 може да се види че имаме една Spline.

Снимка_7
