Защо не се появява обектът в Layout?
Здравейте, в AutoCad 2107 не намирам иконата Rectangular, в командния ред ми излиза Rectang и Rectangle. Която и команда да използвам, не се появява обекта в създадената рамка на Layout.
Здравей, Любо.
Мисля че след 2015 версия на AutoCAD се промениха мално нещата по създаване на Viewports в AutoCAD.

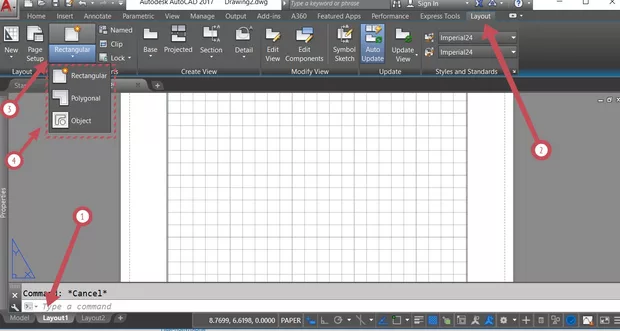

В по-новите версии, визирам след 2015 включително, когато си в хартиеното пространство (Layout -a ) (снимка 1 позиция 1) следва да се появи едно контекстуално меню (снимка 1 позиция 2) - Layout в което в подраздела Layout Viewport (снимка 1 позиция 3), може да създадеш viewport (снимка 1 позциия 4).
по този начин може да създадеш Viewport, чрез който да направиш поглед към моделното пространство.
Колкото до командатите Retang и Rectangle те са аналогични и създават правоъгълник, който правоъгълник може да играе ролята на рамка в чертежата, НО самата рамка е полигон изчертан в AutoCAD, нищо повече ... не е viewport през който да направиш поглед към моделното пространство.
Благодаря за отговора. Така вече става.
Моля, Любо.
Супер е че вече нещата са наред при теб!
