ЗАЩО не мога да използвам полилиния в 3D пространството?
защо аз немога да прихвана горната и долна точка за да свържа двете дъги, като на видеото, какво е необходимо да задам като настройка при условие, че са ми включени всички прилепвания и е необходимо да завърта кординатната система за да мога да начертая линиите за връзка между арките
интересното е че пробема го имам само с обикновенна линия както инж. Цукев го споменава във видеото, а ако начертаем линията като 3д поли няма проблем
Здравей,
Ето каква е идеята:
Ако изчертаваш линия, първта точка на която лежи в една равнина а втората ѝ точка лежи в друга равнина опциите са две - използваш или Line или 3dPoly.
Защо с Line с обикновена полилиния - Polyline не става. Отговора се крие в начина, по който се вписва геометрията в самия AutoCAD обект.
На снимка 1 позиция 1 съм селектирал една линия - Line. В Properties ( снимка 1 позиция 2 ), ясно се вижда в раздела Geometry (снимка 1 позиция 3 ), че за първата точка имаме Start X; Start Y; Start Z ( снимка 1 позиция 5) съответно същото се отнася за последната ѝ точка End X; End Y; End Z ( снимка 1 позиция 5 ).T.e. съставните ѝ точки не са фиксирани само в една равнина, на тях по Z може да им се зададе различна координата - Start Z End Z.
И сега разликата полиния - Polyline ( снимка 2 позиция 3 ) НЯМА Vertex Z, тя има Elevation ( снимка 2 позиция 5 ), което означава че се подържа в рамките САМО на една равнина и тази равнина в Z е определена от Elevation ( снимка 2 позиция 5 ). Тук имаме само координати по в една равнина ( снимка 2 позиция 4).

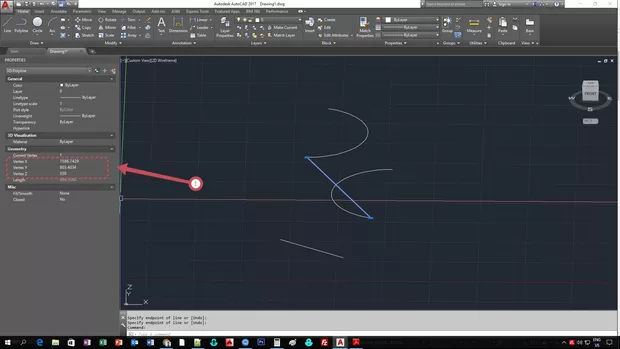

Що се касае до 3DPoly , тя вече е не е фиксирана за определена равнина, ами има Z координати за всяка нейна точка - снимка 3 позиция 1.
П.С. Има един тънък момент обaче, в който да не можеш да се прилепиш към точка която е в друга равнiна спрямо първата избрана точка за една линия - Line или пък 3д полилиния - 3dpoly.Прoблема идва от настройката на променливата OsnapZ, ако настройката е = 1, следва да не може да се прилепиш към точката в другата равнина, ами ще се прилепиш в нейната ортогонална проекция, върху равнината в която е първата точка от линията - Line ( или 3D полилиния - 3D poly). Ако настройката е =0, е точно обратното.
Надявам се да съм бил полезен с отговора и в най - общи линии съм изяснил откъде точно идва проблема и защо се получава.
СУПЕР Е ОТГОВОРА, МНОГО БЛАГОДАРЯ !!!
и аз проумях разликата, ще опитам отново
