Защо не ми се вижда съдържанието на чертеж, който свалям от урока?

AutoCAD Формула AutoCAD

Изтече ми лицензът на ACAD 2014 и инсталирах 2020. Като се опитам да отворя например файла Stol-2D към този урок с Open with и избор на иконката на ACAD 2020, в отвореното работно поле столът не се вижда. Как трябва да постъпя?

Здравей, Димитър.

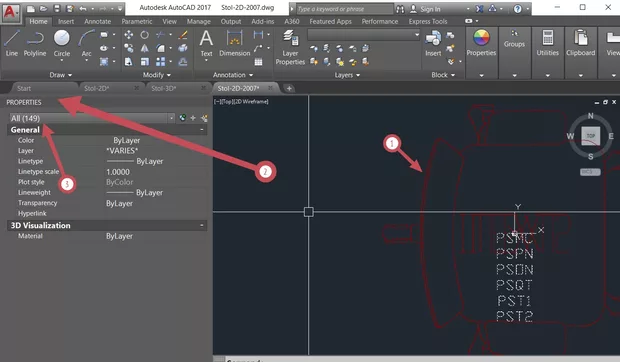

Свалих файла, отворих чертежа и при мен стола се вижда (снимка 1 позиция 1)

Снимка_1

Доста интересно зао при те не се вижда.

1. Пробвай да клинкнеш два пъти със средния бутон на мишката за да направиш zoom extents, т.е. да покажеш всички обекти в чертежа в рамките на отворения прозорец. Същото можеш да постигнеш замо изпишеш zoom в командния ред след което или да избереш (кликвайки върху Extents в комадния ред) или да изпишеш Extent.

След като направиш това може ли да покажеш снимка на тов акоето виждаш на екрана.

2. Пробвай да изтеглиш файла наново.

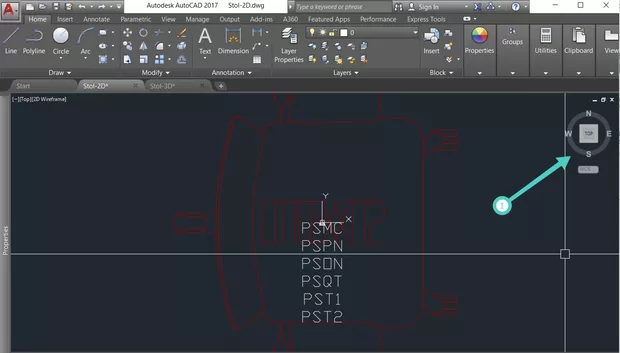

3. Провери да не би да си в изометричен в който не се вижда стола в план. т.е. провери дали си в изглед TOP (снимка 2 позиция 1). Има вероятност ако си в друг изометричен изглед да виждаш само една права линия.

Снимка_2

4. Пробвай след като си отворил файла, да селектираш всичко в него.

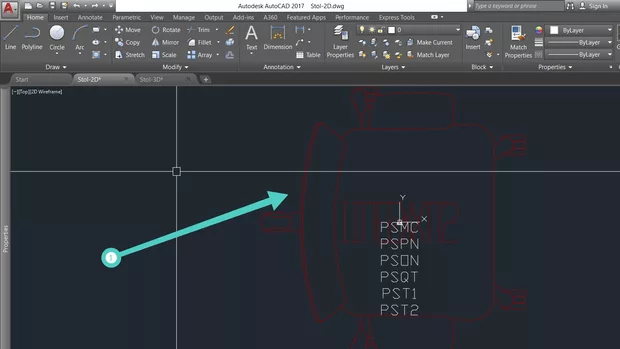

Как може да го направиш ... когато си в чертежа кликни избери клавишната комбинация Ctrl + A, след това това отиди в Properties (снимка 3 позиция 2) палетата и виж дали има нещо селектирано, ако има значи имаме обекти в чертежа (снимка 3 позиция 3) в случая 149 обекта.

Снимка_3

Пробвай тези варианти по горе, за да проверим какво точно се случва.
