Защо не ми се импортва чертежа във вюпорта?

AutoCAD Формула AutoCAD

След като съм избрала Architectural Metric , натискам два пъти, но не се получава.

Здравей, Десислава.

Видимо от снимката по горе, си вътре във viewport - a, ако кликнеш със средния бутон на мишката два пъти следва изпълниш командата View - > Extent.

Обаче ... в момента на снимката мисля че си стартирала някоя команда, т.к. AutoCAD те кара да селектираш обекти Да не би да си избрала ръчно от клавиатурата командата Extend, която не играе ролята на Extents.

Трябва да провериш дали има въобще имаш viewport към моделното пространство. Избери рамките и провери какъв тип обект са - дали не са само правоъгълници. Ако нямаш, създай с примерно MVIEW.

Добър поглед, Иване :)

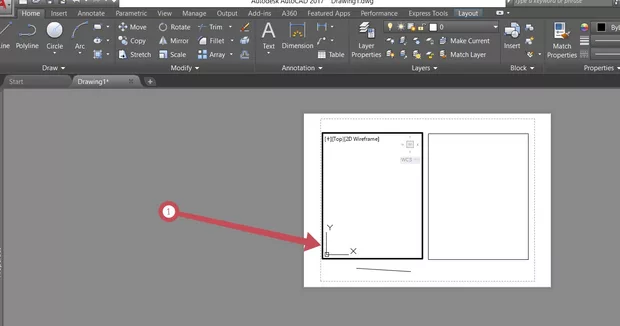

На снмката по-горе ако наистина имаше viewport и беше в него Даниела щеше да вижда черният знак който обиккновено показва XoY (снимка 1 позиция 1)

Снимка_1

Така че Даниела .. виж дали имаш viewport ;)
