Защо не ми работи pedit-multiple-yes-join-0-enter-enter

AutoCAD Формула AutoCAD

правя всичко както е показано в урока но не съединява полилиниите в една

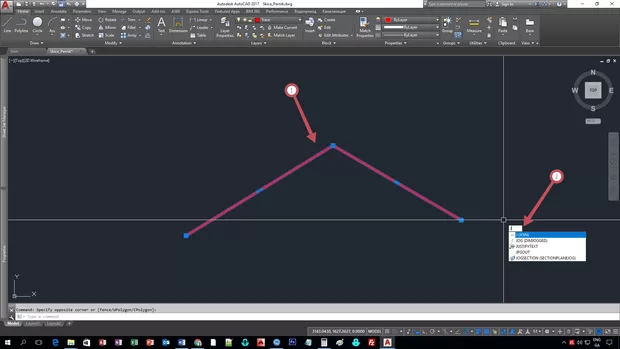

Здравей, пробвай само да селектираш двете линии (снимка 1 позиция 1), след това да натиснеш J от клавиатурата (снимка 1 позиция 2), за да стартираш командата Join

Снимка_1

След което Space (Enter) и готово вече линиите са съединени.

Пробвай така.


Иначе първото за което се сещам че може да е проблем при съединяването на полилинии е:

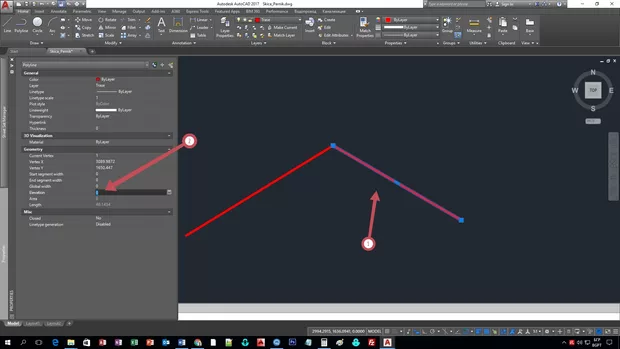

Вероянтостта поради която може да не можеш да съединиш две полилинии е тези полилинии да са вразлични повърхнини да са с различен Elevation - снимка 2 позиция 1 при селекция на едната линия се вижда че Elevation - a e 52, т.е. намира се на 52 единици по оста Z в равнината X0Y (снимка 2 позиция 2)

Снимка_2

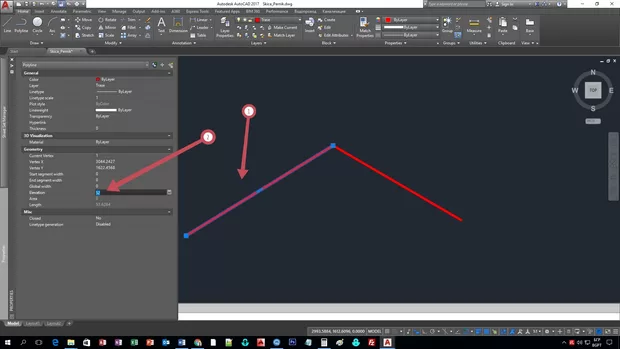

На снимка 3 при селекция на другата линия се вижда че тя е на разстояние от Z = 0 (снимка 3 позиция 2) , т.е. двете линии не са в една повърхнина.

Снимка_3

АКо са в две различни повърхнини означава че нямат оба точка и не могат да се съединят, затова съвета ми е да провериш дали линиите който искаш да съединиш са в една равнина като за начало.


благодаря за помоща оказа се че полилиниите не са били в една равнина. :)
