Защо не ми позволява да направя "Union"?
В трети урок направих долната част с Prespull , а цилиндъра - с "revolve" направо скосен . Подравних ги с 3dallign, но накрая не ми дава да направя Union. Избирам двата обекта един по един. Изписва ми "At least 2 solids, surfaces or coplanar regions must be selected". Къде е проблема?
Забравих да добавя, че са изтрити всички първични линии и са останали само солид и сърфейс.
Здравей, Василена.
Проблема не идва от това че си изтрила първичните обекти.
Проблема най-вероятно е следният:

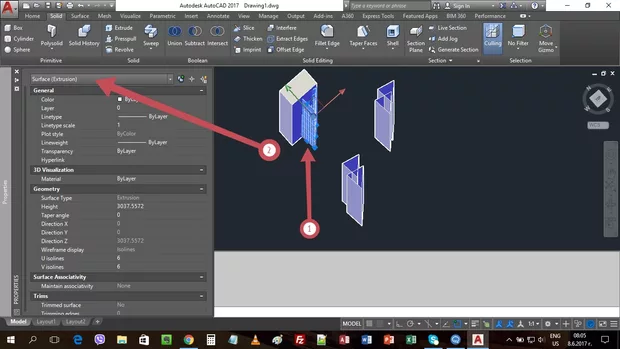

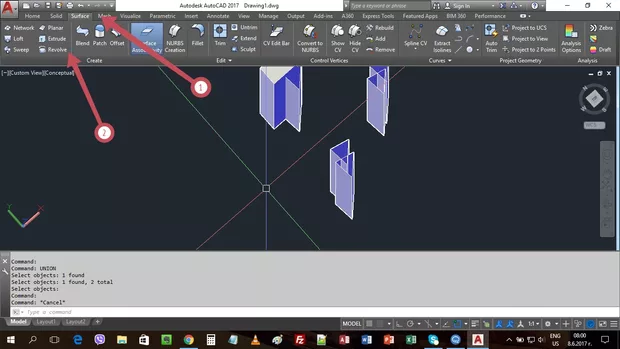

Revolve най- вероятно използваш тази коqто си намира в раздела Surface (снимка 1 позиции 1 и 2).Тук получаваш Surface (снимка 2 позциии 1 и 2)

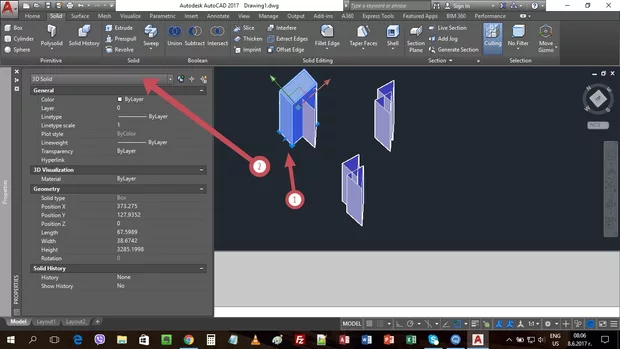

А когато създаваш другия елемент го правиш с Presspull, тук получаваш Solid (снимка 3 позиции 1 и 2)
След което искаш да ги обединиш, но двата елемента са с различен статут - Solid и Surface. Затова и AutoCAD ти изписва че трява да имаш поне 2 солид или 2 Surface - а за да направиш UNION.
Съвета ми е да селектираш обектите един по един и да видиш в Prоperties (Ctrl+1) какви обекти имаш. Ако са различни, значи предположението ми е вярно и затова не се получават нещата с UNION.
Ако имаш вече много направени обекти по този начин - едните да са Solid другите Surface, то може а погледнеш тази тема тук:
Каква е връзката между обекти, създадени с мешове и layout view?
в която е описано как от мешове да направиш солиди, като преминеш през Surface, в твоя случай трябва да започенеш от стъпката в която Surface се превръща в Solid.
Здравей, Краси (ако може на "ти", макар да не се познаваме) . Видях отговора веднага, просто сега имах време да го приложа. Почти съм сигурна , че съм ползвала revolve от раздела solid - с 3Д-то съм начинаещ и карам по ред уроците и още не съм стигнала до следващите раздели. Но както и да се е получил този Surface с твоите указания за секунди всичко се оправи. Нямам думи да изкажа колко полезни са и уроците и упражненията и консултациите с вас - лекторите!
Василена, супер е че проблема е разрешен!
Страхотно е, че в Аула ти харесва и всичко което се случва тук, ти е полезно.
Може на "ти" разбира се.
В Аула, сме си познати :) .... познати сме си защото сме обединени в една общност със сходни задачки .... да ползваме всекидневно един или друг вид софтуер и ползвайки го срещаме различни проблеми и решения, които споделяме, така се учим един от друг.
