Защо не ми дава да избера 3d полилинията, след като маркирам опцията path?

AutoCAD Формула 3D AutoCAD

Дава ми cannot extrude along this path?

Здравей, Dora.

3D полинията лежи ли в една равнина или точките и са в различни. Прилагането на Extrude във файла от самото упражнение в урока ли е или става нещо друго.

Ако мога да те помоля, стига информацията в чертежа да не е конфиденциална, да изпратиш и файла на kr_krastev@abv.bg така както е с този проблем за да го погледна и да видя откъде може да е грешката?

Във файла от урока е, ще Ви изпратя файла, а за 3д полилинията – предполагам че лежи в една равнина, не съм сменяла нещо по координатната система, опитвах се да повторя всичко точно както е показано в урока. Благодаря

Здравей, Дора.

Честита Нова Година! Здраве, късмет и успехи!

Прегледах файла ти.

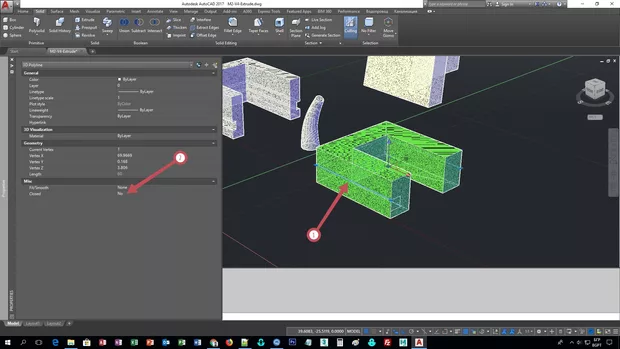

Определно няма проблем от създаването на полилинията, която служи за основа на Солида. Видях че и 3Д полилинията (, която служи за път на екструдирането също лежи в една равнина и не е със статут на Close (снимка 1 позиция 2).

Снимка_1

Съответно без никакъв проблем създадох солида, на база екструдиране на правоъгълника по дадената пътека.

Пробвах да симулирам грешката която и ти получаваш extrude along this path. Успях да я получа на база твоя чертеж.

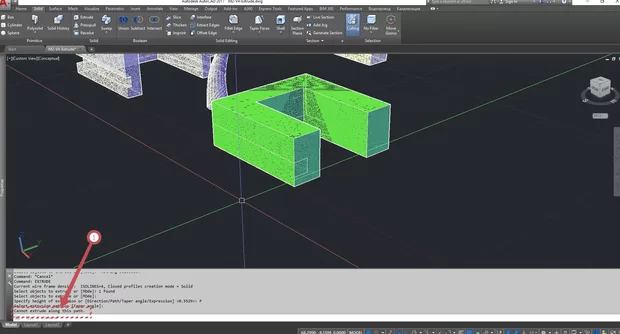

Грешката extrude along this path се получи тогава, когато "без да искам" по време на селекция на пътя Path, вместо да натисна 3Д полилиния, натиснах вече съществуващия солид. Съответно нищо не се случи и долу в командния ред получих съобщението показано на снимка 2 позиция 1.

Снимка_2

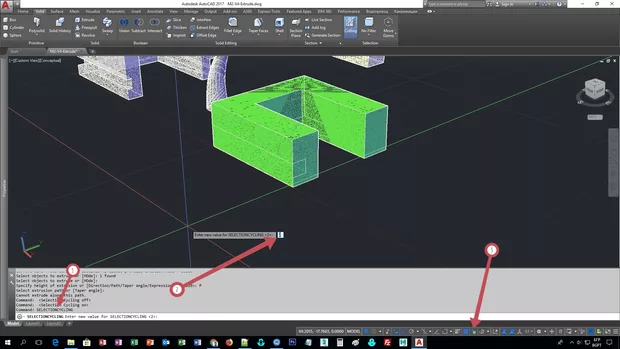

Съвета ми е да избираш много прецизно основата (полилинията) и пътя (3Д полилинията). За да си на 100 % какво точно избираш съвета ми да си включиш SELECTIONCYCLING. Това може да стане като в командния ред изпишеш SELECTIONCYCLING (снимка 3 позиция 1) натиснеш Space (Enter) и след това зададеш стойност 2 за тази променлива (снимка 3 позиция 2)

ИЛИ да кликнеш на иконката за вкючване и изключване на това състояние (снимка 3 позиция 3)

Снимка_3

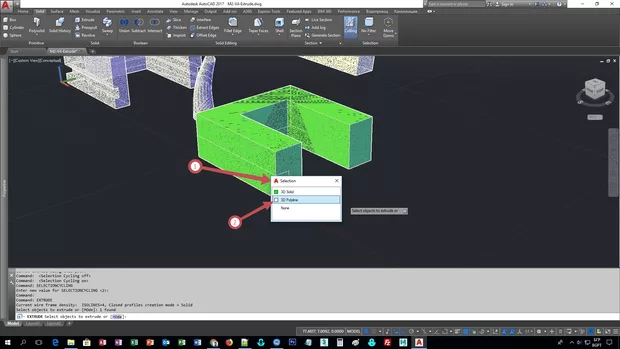

Сега когато е включено това състояние, следва правейки селекция да излиза един прозорец (снимка 4 позиция 1) в близост до курсора ти, който да ти дава право на избор да избереш КОЙ точно обект да селектираш. В нашият случай избираме 3D Polyline И така сме сигурни че ще селектираме за пътя (path) точно 3D Polyline - нията (снимка 4 позиция 2)

Снимка_4

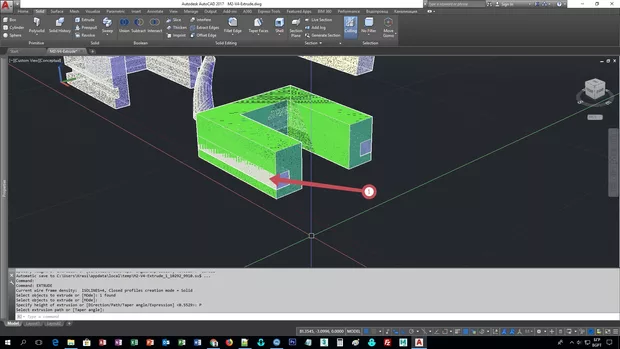

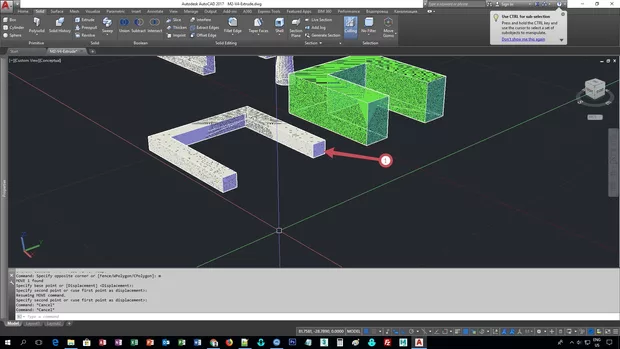

И готово в сиво на снимка 5 се вижда че сме създали един нов солид, на снимка 6 пък нарочно го изместих с страни за да се види че се е получил както трябва.

Снимка_5

Снимка_6

Последвай тези препоръки, така че да си сигурна какво избираш и пиши дали се е получило.


Ето няколко теми от форума, които имат отношение по коментрите тук:

Как е по-правилно с 2D или 3D полилиния?

ЗАЩО не мога да използвам полилиния в 3D пространството?


Много благодаря. Успешна година и на Вас!
