Защо не се вмъкват блоковете в моделното пространство от Tool палетата?
Защо, моля, някои от блоковете, които са в дадена tool-палета, преди искаха, а сега не искат да излязат от нея и да отидат в чертежа (в моделното пространство)? Създадох си няколко tool-палети (за врати, за санитария...). Вкарах там на съответните места врати, мивки... Когато поискам, обаче, да изкарам някой от тези блокове в чертежа, т. е в мод. пространство, ми се явява знак за забранено и блокът не излиза от палетата. Излизат блокове само от някои от палетите, например от палетата Otoplenie мога да изкарам в моделното пространство блока на радиатор. Благодаря.
Здравей, Ивайло.
Ето няколко предположения:
layer на блока е изключен или замразен.
блокът е дефиниран с точка на вмъкване далеч от центъра на глабаланта ,резажа в моделното пространство - 0,0, именно поради това се вмъква ... някъде си.
- Може или в момента UCS (под променена разбирай че в момента не е World UCS), може блока да не е създаден в същата UCS в която работиш ИЛИ самият блок да е създаден в някаква UCS която не е World UCS, пък в момента чертежа ти е в World UCS. На това тук предположение ри препоръчвам да обърнеш сериозно внимание, т.к. знам че работиш с 3D обекти в AutoCAD и ако и има гоялам вероятност да си разменил UCS или в блока или в чертежа в който инсъртваш блока.
Изписва ли ти се някаква конкретна грешк? Ако мога да те помоля за една снимка на екрана, когато правиш процеса по придърпване на проблемия /ните блок /ове.

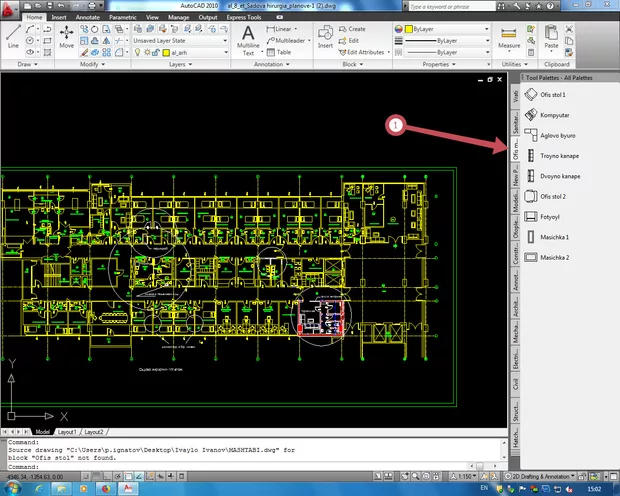

Благодаря, Краси, но не става дума за работа в 3D, a в 2D, както се вижда и от картинката. Там, например, когато поискам да изтегля от Tool-палетата едно, да речем, Troyno kanape (стрелката), то не може да се изтегли (появява се знак като "Забранено паркирането" при автомобилите, но той (знакът) се вижда само при натиснат ляв клавиш на мишката). Направих PrintScrn с натиснат клавиш (за да се вижда забранителният знак), но после при прехвърлянето (с Ctrl+V) този знак не се показа (няма го на картинката), но се вижда, че това, к. съм искал да изтегля от Tool-паалетата, не се е изтеглило в мод. пространство.
Имах предвид следното:
Без да искаш поради някаква причина ( без да искаш, размърдал си нещо) да си създал блока в равнина XoY и да искаш да ипортираш блока в YoZ равнина. Примера който ти давам е доста конкретен, НО може да е само леко изместване на координатната система по-време на създаване на блока или чертежа в който вкараш блока да не в същата координанатна система. Случва се и то много често, случва се и при референции ... например ако рефентния ти чертеж е в Unamed координатана система а основната система ти е World координатна система ... става мазало ... много много често срещан проблем така че провери координатните ситеми на блока и там където го вмъкваш.
Благодаря, но както и да въртя и да нагласям координатната ситема, блоковете упорито не искат да излязат от Tool-палетата в моделното пространство (а как свободно и безпрепятствено си излизаха преди...). Дяволска работа.
