Въпрос към урок: Модифициране на ръбове от курс: AutoCAD Формула 3D

Защо  командата copy edges не работи

AutoCAD Формула 3D AutoCAD
васил

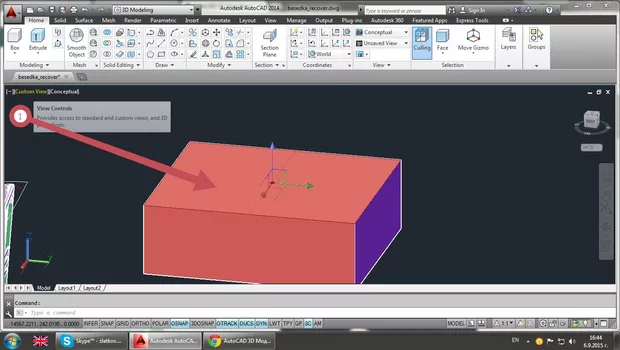

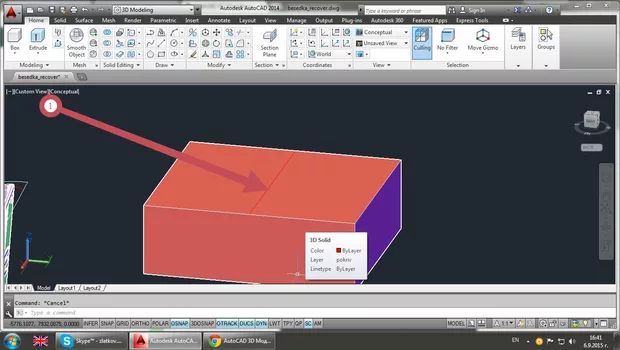

когато копирам този ръб и го преместя би трябвало като избера филтъра за лице да се получат две лица  но при мен се получава едно лице все едно това си е обикновенна линия  даже като дам на филтъра за ръбове не може да го маркира

Краси Кръстев

Здравей, препоръчвам ти да изгледаж още веднъж видето за да хванеш идеята.


Иначе накратко идеята е следната ,

 ако направиш OFFSETEDGES  на ръбовете и след това изпълниш командата

Imprint следва тогава да получиш ново лице което да може да го селектираш

като лице и ръбовете ще са ръбове на база на филтъра.



Copy edges  действа пак по същиния начин с Imprint.



Т.е. основното е ако искаш да имаш ръбове и лица е да ползваш Imprint.



Ако не си използвал тази опция, ползвайки само 1 - Copy Edges или 2 - Offset

Edges следва да създадеш не ръбове и лица ами в 1 - линия ( Line ) а в 2 -

полилиния ( Polyline ).




Има вероятност дори и след Imprint пак да не можеш да избереш ръб от

новосъздаденото лице това се дължи на това че са се запазили полилинията /

линията от Offset или Copy Edges командата и те стоят над ръба и колкото да се

опитваш да селектираш ръба всъщност селектираш  полилиния, АКО пък си

включил и филтър за ръбове може въобще пък нищо да селектираш.





Надявам се да съм бил полезен с отговора и да съм те насочил с възможно най - краткото обяснение.
васил

благодаря много  за съветите ,успях да се справя
