Защо настройките при команда UNITS са различни?
- Като отворя UNITS виждам много повече опций. Разбирам че това е заради разликата във версиите.
- Незнам кое да променя, при вас е Insertion scale, а при мен няма такова.

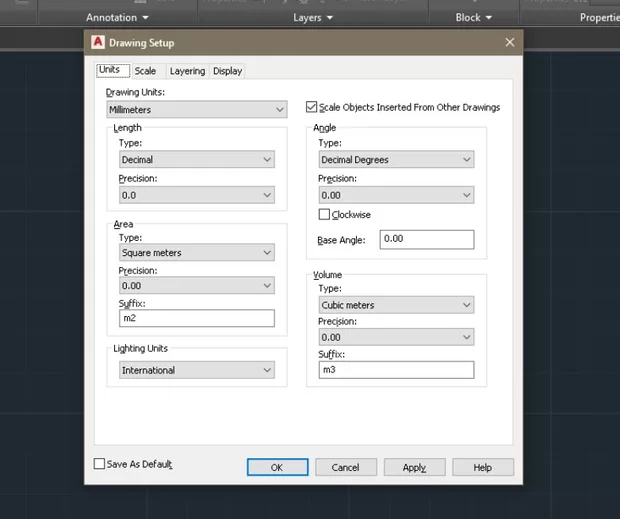

При теб е drawing units - първата опция за настройка, показана на снимката.
Здравейте, да се включа малко с уточнения.
Има доста голяма разлика между units и drawing units (т.нар. - dwgunits).
В курса се разгледждат UNITS, като по подразбиране оставяме drawing units (dwgunits) да са в милиметри, т.е. оставяме ги константни, променяме само units.
Когато ползваме модификации на AutoCAD, като например - Architecture, Civil, MEP и т.н. тогава вече схемата на работа е съвсем различна спрямо работата в обикновен класически AutoCAD.
Имам предвид че там не се чертожните единици не се приемат, там се задават. Ако в Civil работим с метри, то следва да за подчертаваме DRAWING UNITS се задават метри и съответно всяка една единица от чертежа си е в метри, не се приемат условно както при UNITS при класическия AutoCAD. Друга е концепцията.
Затова на препоръката ми е ако гледате курса за класически AutoCAD, то използвайте такъв при прилагането на концепции и инструменти показани в курса.
Малко повече за drawing units ето тук в тaзи темa:
Как да не се премащабира рамката в Layout -a ?
предполагам ще стане ясно каква е идеята. В темата и разяснение за разликат амежду двата типа units.
Надявам се да съм бил полезен с отговора.
Видях ,че говоря за едно, а съм на съвсем друго Благодаря.
защо до вчера пишейки командата UNITS всико беше наред а от днес вече ми отваря Drawing setup
здравейте тъй като немога да си задам въпроса ще пиша под този защото е подобен на моя искам да си обърна ауто кад 2020 в милиметри как да го направя
Здравей, Силвия.
Units в 2020 AutoCAD се променят в милиметри по същият начин по който е описан и за по-старите версии на AutoCAD.
