Защо намалява 10 пъти?

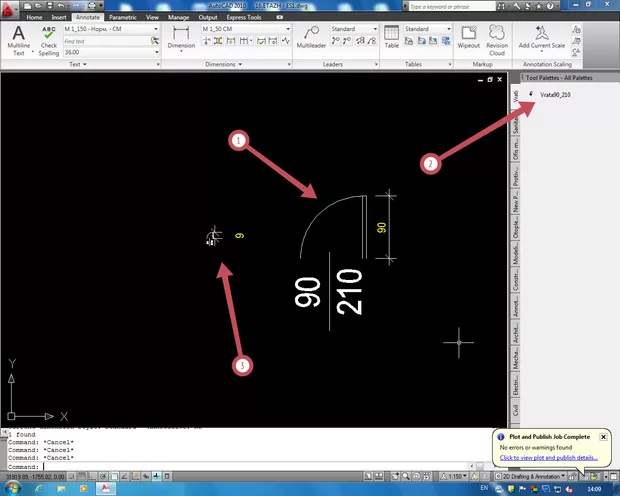

Създадох анотативен блок (стрелка 1) за да може да му се сменя мащабът, но така, че след смяната на мащаба цифрите за размера на вратата да не се разхвърчават, а да са си пак над и под дробната черта (иначе при неанотативен блок цифрите се разхвърчаваха настрани при смяна на мащаба). Когато, обаче вкарах блока в Tool-палетата, той стана много дребен (стрелка 2). Защо така, моля? После, когато го изкарах от Tool-палетата в моделното пространство, той (блокът) стана 10 пъти по-малък (стрелка 3), т. е. вратата ми от 90 единици ширина стана 9 единици ширина. Защо така, моля? Благодаря,
Здравей, Ивайло.
Когато вкара блока, AutoCAD може би те е попитал за това в КОЙ мащаб да го вкара, ти какво зададе?
Благодаря, но изобщо никъде не се вижда (или поне аз не виждам) дали AutoCAD ме пита в кой мащаб да вкара блока. Просто става и продължава упорито да си става това, което описах и за което питах и помолих за помощ (ако е възможно, разбира се). Благодаря.
Здравей, Ивайло.

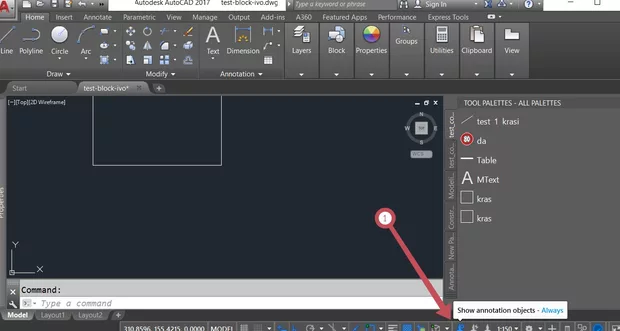

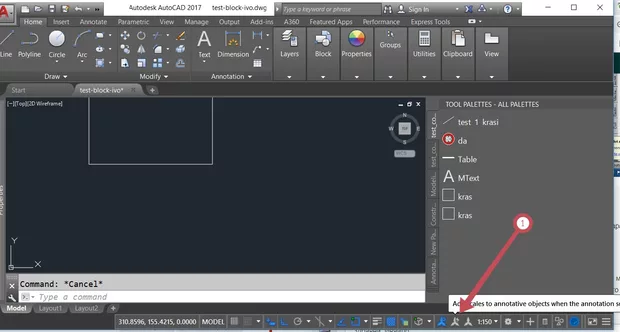

Блокът е създаден в един мащаб в определена съизмеримост да речем че в мащаб 1:1 си изчертал блок - за най-семпъл пример един квадрат с размери 100 единици. Супер създал си блока настройката на мащаба е 1:1 и вмъкваш този блок в палетата, блока 1:1 си стой в моделното пространство, ОБАЧЕ сменяш анотативния мащаб на 1:10 ...... т.к. не си включил отметката за присвояване на анотативност (снимка 1 позиция 1), следва първоначалния блок да съдържа в себе си само и едиствено мащаб 1:1, ..... вакрваш блока от палетата и както казваш AutoCAD не те пита в кой мащаб да го вкара ...... следва вакрване на блока в текущия мащаб, който текущ мащаб е 1:10 ......... БЛОКЪТ Е 10 ПЪТИ ПО-МАЛЪК ... и съдържа в себе си само и едиснтвено настоящия мащаб 1:10, първоначално създадения блок си стой само с мащаб 1:1 и изглежда огромен защото има само този мащаб виждаш първоначално създадения блок, защото си включил опцията показана на снимка 2 позиция 1, която показва анотативните обекти независимо че нямат настоящия мащаб.

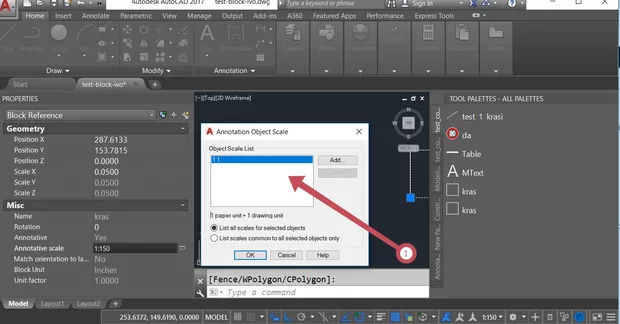

Препоръката ми е да кликнеш на първоначално създадения си блок, да провериш какви мащаби са зададени вътре в него (снимка 3 позиция 1)
След което да кликнеш на вкаран от палетата блок и да видиш че там е само и едиснтвено настоящия анотативен мащаб зададен в моделното пространство и съоветно да осъзнаеш ... какво точно се е случило, на база видяното и прочетеното по-горе в коментара ми.
Анотативните мащаби са страхотни и е страхотно че ги ползваш, НО при тях много много трябва да се внимава в КОЙ МАЩАБ СЕ СЪЗДАВА ЕДИН ОБЕКТ И КАКВА Е СЪИЗМЕРИМОСТТА МУ И СЛЕД ТОВА В КОЙ МАЩАБ СЕ ВМЪКВА ТОЗИ ОБЕКТ.
В курса AutoCAD Формула II Тайните на Блоковете има цял модул посветен на това как се създават коректно анотативни блокове, това кеото изписах горе е наистина много много компресирана информация с един пример, НО описващ начина на работа на Анотативността на блоковете, когато те са създадени и след това се вмъкват.
