Защо моят лейаут изглежда различно?

Здравей, Димитър.

Първо нека малко разясним кое какво е когато си в Paper пространстовото на AutoCAD.

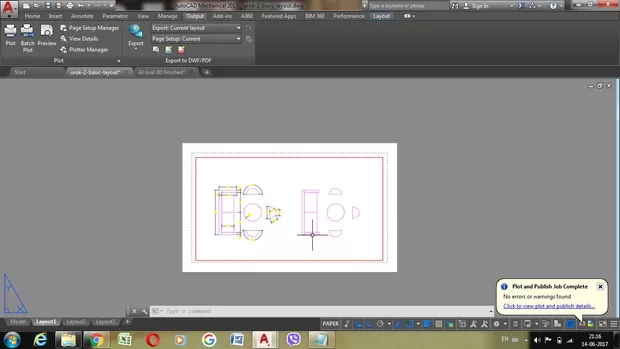

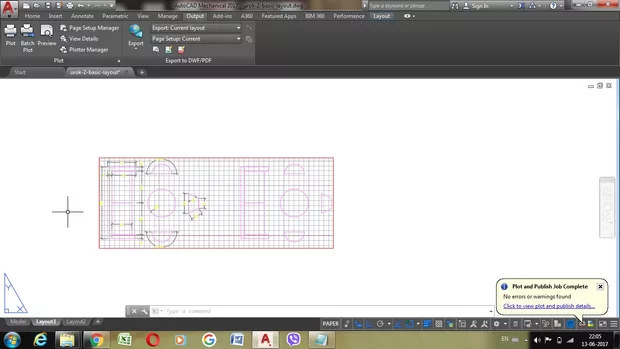

Това бяло поле което виждаш е твоят layout, рамката която виждаш (червеният правоъгълник) е твоят Viewport.

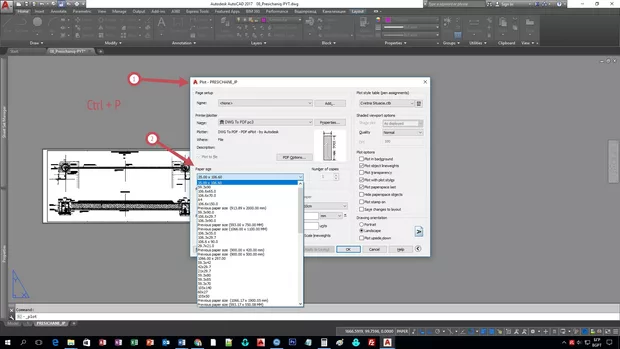

Layout - това е листа хартия който ще разпечатиш. Големината на това поле зависи от това какво си задал в Plot (снимка 1 позиция 1 - най-бързия старт тук е с клавишна комбинация Ctrl + C) прозореца в Paper Size (снимка 1 позиция 2).

Viewport - a - това е погледът ти към моделното пространство. Той образно казано е един "прозорец" с който правиш поглед ("надничаш") в мястото където си чертал - моделното пространство, и благодарение на този прозорец представяш в определен мащаб изчертаното от теб на листа харития (Layout-a), който ще разпечаташ.

Съвета който мога да ти дам е за да виждаш същото както в урока, то трябва да направиш същия размер на листа и да избереш същия размер за погледа (viewport -a), съответно за рамката ще бъде изчертана отделно с полилиния и ще бъде по контурите на листа (layout-a).

ИЛИ ако създаваш свой собствен layout, то тогава трябва да избереш подходящ размер на листа така, че да побереш погледа си (viewport - a) в дадения мащаб и да нямаш прекалено много излишно бяло пространство около погледа.

Препоръка: ако си абсолютно начинаещ гледай много внимателно и последователно уроците, т.к. те са подредени в специална последователност, благодарения на която може да се схване общатата идея както за чертане в софтуера, така и за последващото разпечатване на чертежите.Форума също е доста полезен от гледна точка на това че се дискутират доста полезни и често срещани теми свързани с конкретния урок или пък често срещани казуси от практиката.

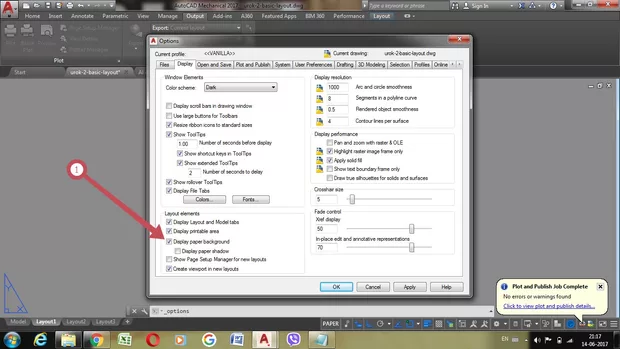

Благодаря за отговора! Всъщност проблема е в една отметка за "display paper background", която не съм отбелязал. Оправи се проблема, но и написаното от вас ми е много полезно. Само не разбрах от размерите, които сте показали в "Paper size" на мен такива не са ми налични( имам само такива които започват с ISO, ANSI, ARCH , но не виждам 35х106,60)

Моля, страхотно е че сте отстранил проблема.

Аз съм разбрал въпроса по-малко по-различен начин, затова и отговора ми беше в друга насока...

А по отношение на размерите, това са създадени от мен размери на листа в настоящия модул е обяснено как може да бъде постигнато това.Тези които виждаш са тези по подразбиране в AutoCAD.
