Защо в моделното пространство стрелката на оразмерителните линии се вижда така плътна, а в лейаута се вижда полупрозрачна?
AutoCAD Формула
AutoCAD
Здравейте колеги,някой може ли да ми помогне да разбера, защо в модулното пространство стрелката на оразмерителните линии се вижда така плътна, а в лейаута се вижда така рехава.Пробвах доста неща, но не успявам да се справя. Мерси.
Здравей, проблема се оказа на доста интересно място :)

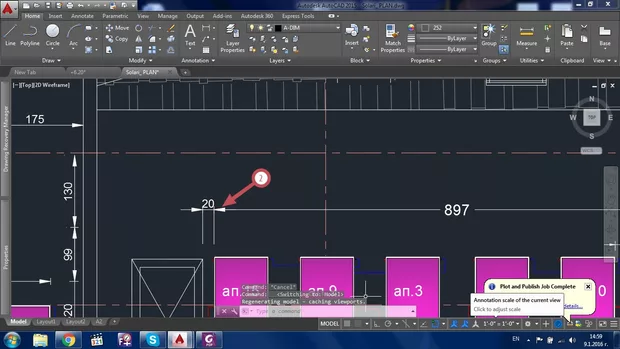

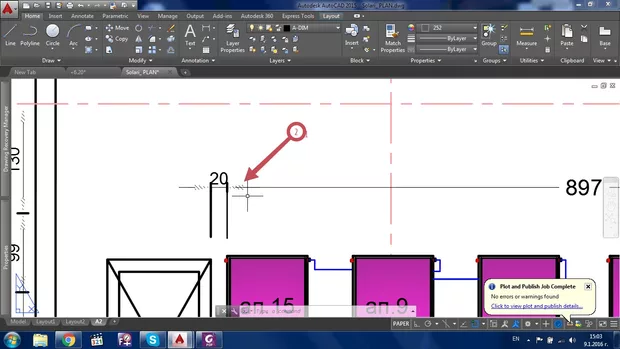

CTB файла който използваш за layout - a А2 е Fill Patterns ( снимка 1 позиция 1 ), за този .ctb стил е зададено точно определено запълване Fill Style ( снимка 1 позиция 2 ) на база на цвета на обекта, което предразполага че в Layout - a съответно и при разпечатване стрелките ще са щриховани зависимост от това в какъв цвят са снимка 1 позиция 3. В твоя случай е нарпавено така че white ( белия ) цвят да се запълва с щриховка от там и проблема в моделното CTB файла не играе никаква роля, затова виждаш запълнени стрелките, а в Layout - a вече стрелките са запълнени със щриховката показана на снимката от теб.
Препоръката ми е т.к. котировките са в 0 - вия слой ( не е хубаво да имаме котировки в 0 ) да си ги преместиш в твой собствен слой, и за този слой цвят 250 например тогава вече с този .ctb няма да имаш проблем ( снимка 2 ).
Другия ти вариант е да смениш .ctb файла - това обаче може да ти се отрази на нещо друго не знам какъв е точно замисъла на плотиране на чертежа че да се ползва точно този. Имаш вариант да смениш само за дадения цвят щриховката да не е както е посочена на снимка 1 позиция 3, ами на Fill Patterns да сложиш SOLID. Може от настройките да смениш цвета на Dim. lineс - снимка 3.
Ти решаваш как може да го промениш, гледай да е най - безболезнения начин :).Чесно казано не знам кой е в твоя случай защото не знам какви са плановете за разпечатка на чертежа.
Надявам се да съм бил полезен с отговора и да сме разрешили казуса.
Здравей Краси, първо ти благодаря за отделеното внимание, предполагам, че си зверски натоварен и оценям времето, което си отделил за да ми помогнеш.
Второ незнам защо ползвам Fill Patterns стил, просто исках да плотирам цветно да не е monohrome. Решението на проблема ми е бил под носа, но с гордост мога да си призная, че съм още много ''зелен'' и въпреки желанието ми трудно мога да достигна вашата класа. В момента работя, когато имам малко свободно време с мой колега и може да се каже, че още прохождаме в ОвИ проектирането. Работим предимно на софтуер, който на скоро си закупих M4 FINE HVAC, като се опитваме да комбинираме нещата с AutoCad и ми е доста трудно. Оставам безкрайно благодарен на теб и на екипа от Аула за знанията и помощта която не спирате да ни оказвате постоянно. Поздрави.
Здравей отново Краси, на оригиналният чертеж при мен сменям настройките на солид и въпреки това в лейаута си остават като хачнати, как се актуализира промяната?
Аха да оправих го, проблемът беше както си ми показал горе на снимките в слоя, при мен беше слой нула и цвят не знам си какъв, направил съм една каша с тези слоеве и стилове моите амаа ужас.
