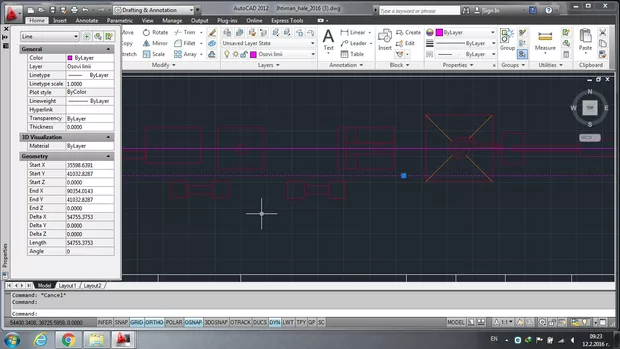

Защо в моделното пространство осовите линии са непрекъснати? Сменям мащаб, scale и т.н., но няма ефект. В същото време в лейаутите и при плотиране всичко е ОК.

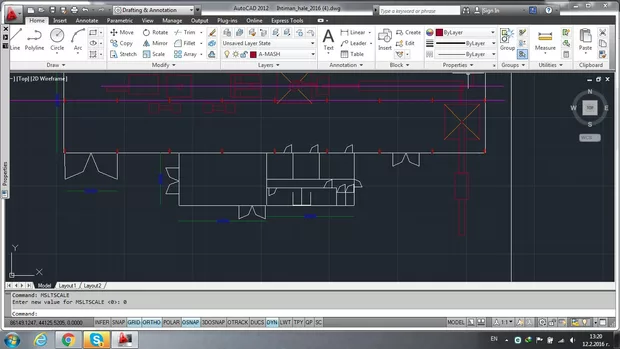

Здравейте, пробвайте следното: Когато сте в моделното пространство напишете в командния ред MSLTSCALE и променете стойността на променливата на 0. Това ще каже на AutoCAD да не премащабира линиите спрямо избрания от вас анотативен мащаб, а да се контролира само от Linetype scale в Properties панела. Пишете дали са се оправили нещата. Поздрави!
Здравейте и от мен в тази тема тук :
В нея има накратко описани основни команди обвързани с линиите и техния мащаб.
Здравейте, ами то си е 0. Както вече писах промяната на мащаба не прави линията осова. Увеличението също не помага.
Прочете ли темата към която те препратих, освен това включил ли си RegenAuto да прави по често Regen ?
Regen-а е включен. Темата я гледам в момента.

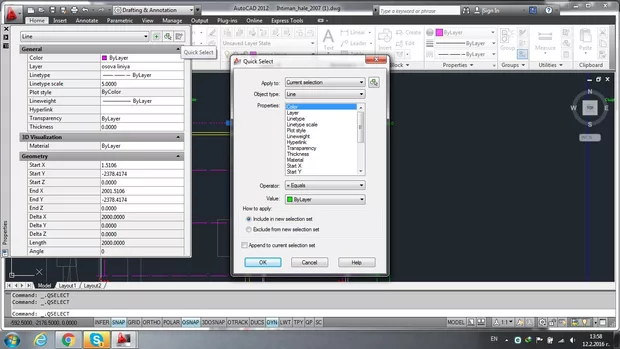

Темата не помага. Осовите линии съм ги копирал оттук. Настройките и на двата чертежа са в мм. Linetype scale тук е 5. Аз променям от 0.01 до 100 и ефект няма.

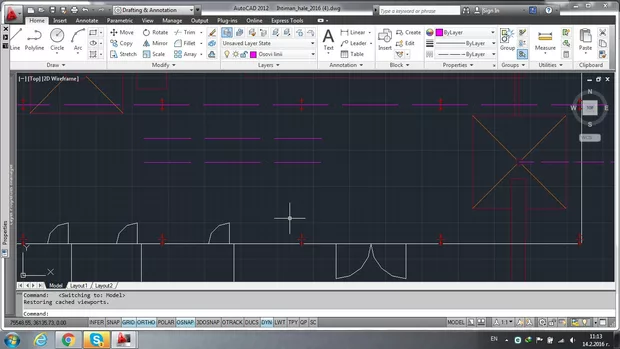

Получи се при linetype scale = 1000.

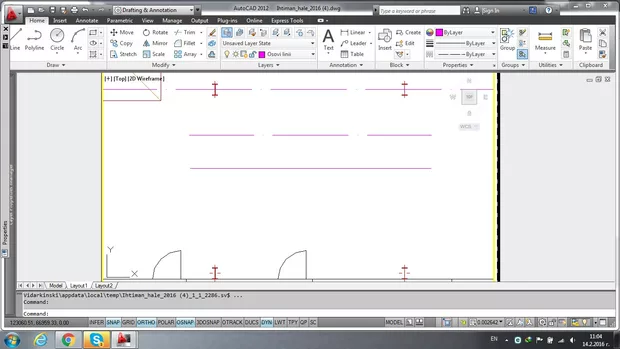

Да, но в лейаута стана непрекъсната линия.
В такъв случай:

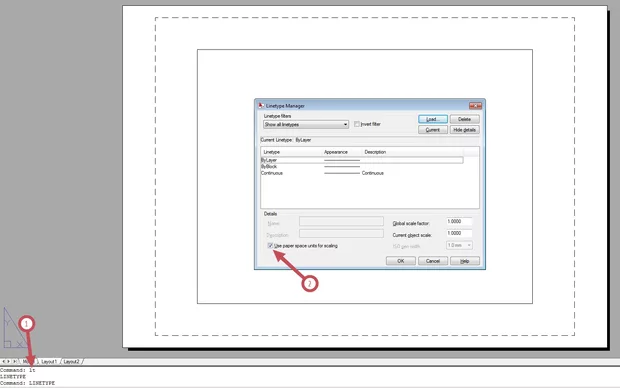

1.Стартирайте команда LINETYPE (lt)
2.Махнете отметката пред Use paper space units for scaling.
Много, много благодаря! Колега, ако минаваш през Велинград се обади да почерпя. Една отметка ми трови нервите от две седмици.
Все пак за да спестя време и нерви на другите - на чертежа горните две осови са без отметка в Use paper ...., а третата е с отметка. И в моделното пространство всичко е ОК при Linetype scale 100.00.
