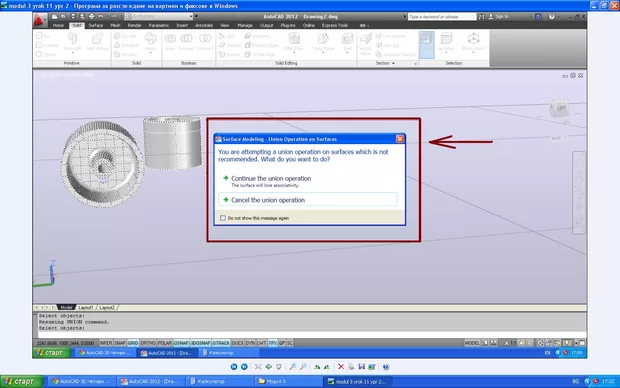

Защо не ми разрешава да обединя surfaces на детайла .След като отметна "continue" отново ми разпознава обекта като surface , а не като солид .

Здравей, попринцип съобщението което ти излиза е от това че когато си чертал обектите са повърхности - surface, които са построени на база на 2д обекти най - вероятно като селд това са extrude - вани или с някои от другите опции са направени на surface, така направени surface без да са изтрити първичните обекти на база на които са изчертани surface имат асоциативност към тези обекти затова ти изкарва и това съобщение че ако ги обединиш с union следва да премахнеш тази асоциативност ( която асоциативност се изразява в това че ако промениш първични обект променяш и surface - a ).Пробвай да изтриеш всички първични обекти и ще видиш че това съобщение няма да ти излиза защото surface - ите няма да се асоцират към нищо.

здр. инж. Кръстев , извинявам се , че сега пиша просто не бях видял съобщението за вашият отговор.Та по темата - създадох този чертеж на база на разреза , след което направих REVOLVE и отвора D .250 .Този начин ми се стори удачен и се получи (донякъде) :) .Благодаря за отговора.След като изтрия първоначалните линии ми изтрива и обекта.Явно подхода ми за създаването на този обект е грешен.Ще ви бъда благодарен , ако дадете съвет и ми посочите грешките , които правя.

........ този ОБЕКТ , не " чертеж " .

Здравей, в отговора по - горе както бях споменал имах предвид създаване на surface ( повърхност ), когато създаваме повърхност - за пример с Revolve от раздела за surface ( повърхности ) то ние създаваме една повърхност която пак казвам е обвързана с първичния обект и първичния обект си стой там ( снимка 1 ) аз с включено SC да цъкна върху обекта и както виждаш AutoCAD ми изписва че мога да избера или полилинията или surface да избера, така се уверявам че избирам само полилинията и мога да я премахна - така вече първичния ми обект го няма, за сметка на това си остава повърхността ( Възможността за грешка може да е от това че не изтриваш само полинията ами и surface - за да си сигурен какво точно избираш си пусни SC - то )...........ПРИ солидите същия пример ти показвам там вече нямам първичен обект така че ако съм изчертал солид на база на revolve не си изтрил базовите линии ами най - вероятно си изтрил самия солид.

А ! :) Благодаря още веднъж.Вече се коригирах !

Здравейте, и аз имам подобен проблем. Изчертах фигурата от упр. 2 чрез revolve от раздела solid. получи се surface. Нямам идея как да го превърна в solid, чрез union не става. Дайте ми савет!

Здравейте, Веселина.

Ако обекта ( полилиния ) която искаш да revolve - неш ( завъртиш ), около дадена ос, НЕ Е затворена - следва винаги да получаваш surface.

Пример 1:

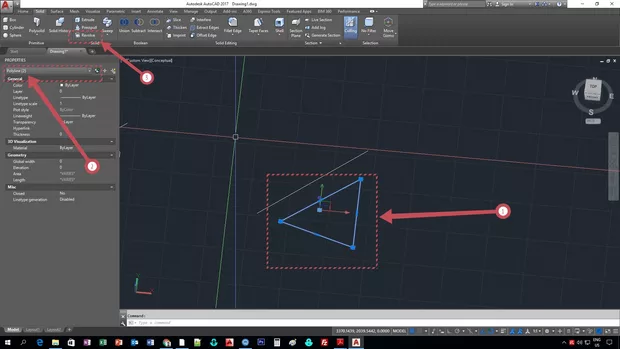

Искам да revolve - на, триъгълника ( снимка 1 позиция 1 ) който се състой от 2 полилинии ( снимка 1 позиция 2 ). Избирам revolve да бъде от раздела Solid ( снимка 1 позиция 3 ).

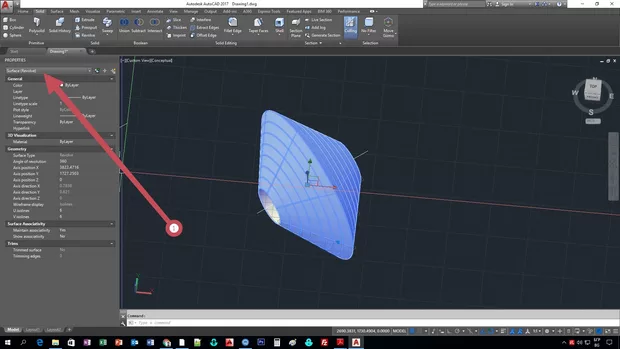

Резултата е Surface - снимка 2 позиция 1.

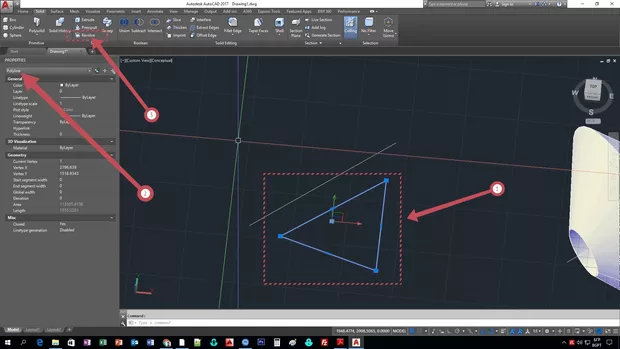

Ако обаче направя същото с единствената разлика, триъгълника ( обекта ) ( снимка 3 позиция 1 ) който завъртам да е затворена полилиния ( снимка 3 позиция 2 )

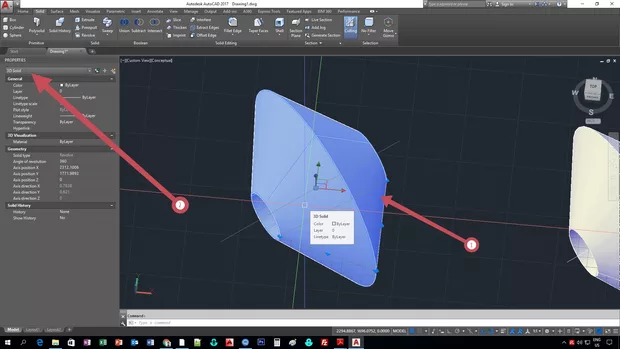

Резултата е на снимка 4 - Solid.

Така че предполагaм че проблема е там... трябва само да направите обекта който завъртате един затворен полигон, да речем посредством комадата Join.

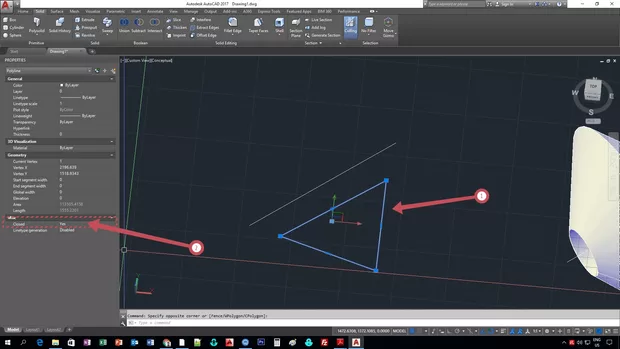

Хубаво е да проверите дали полигона ( снимка 5 позиция 1 )е със статут - Close = Yes (снимка 5 позиция 2 ).

Надявам се да съм бил полезен с отговора.

Да, получи се! Благодаря! Това означава ли,че след като построя фигурата в 2d посредством линия, след това да я очертая с полилиния и да револвам? Има ли начин да превърна линиите в полилиния чрез някоя команда. Опитах с boundary но не се получава ?

Ами ако фигурата е изчертана с линия - Line, селектирай всички линии и командата join ще ги превърнеш в един полигон ( затворена полилиния ), стига да са в общи точки. Пробвай :)

Стана! Много благодаря!

Моля!
