Защо ми е толкова голяма таблицата и текста?

Здравей, Ruja.

Какво те кара да мислиш че таблицата и текста са много големи?

Имам предвид че ако настройките са направени точно така както е показано в урока трябва да се получи същия резултат, но все пак може да пропускаш нещо.

Ето няколко предположения, какво може да е довело до объркване или само представа за това че нещо не е наред.

1. Таблицата може да ти излгежда много голяма само визулано. Имам предвид че все пак чертаем в AutoCAD и там моделното пространство е безкрайно и съответно когато имаме само един обект и сме се приближили доста до него, то следва той да изглежда огромен.

Тук може да напправиш една проверка, която и аз правя понякога когато искам бързо да проверя съизмеримост на обектите изчертани в AutoCAD. Проверката се състой в това много нагрубо посредствм командата DIST да измеря височината на текста, АКО височината на текста съответства на това което съм задала, то със сигурност всичко е наред, просто съм се заблудил че нещо е твърде голямо. Може ад сравниш височината на твоята таблица с височината на таблицата, във файла към урока, със завършеното упражнение. Съответно внимавай там с коя от

Така че препоръката ми е да го направиш и така ще си сигурна че всичко е наред.

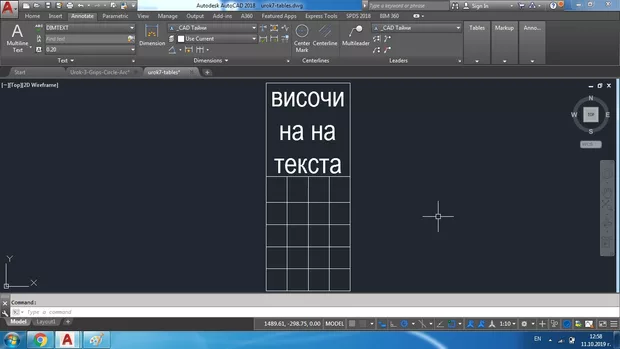

2. Друго което в момента може да те кара да мислиш че таблицата и текста са големи е това че не си "разтеглила" таблицата и съответно излиза че текста не се събира в нея.

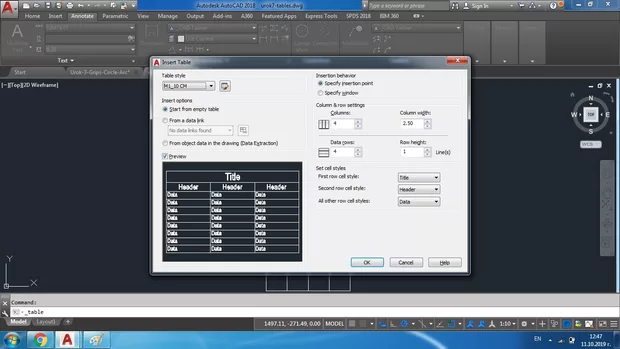

От снимките по-горе виждам и първото несъотвествие между показано в урока и това което правиш, а именно широчината на колоните е 2,5 при теб, а трявба да е 25 т.е. колоните при теб са 10 пъти по-малки, съответно текста най-вероятно е с правилната височина най-вероятно ( предполагам е минал проверката от т.1 ) НО малките колони създават илюзията за голям текст и таблица.

За мен точно тук в т.2 е основната причина да си мислиш че нещо не е наред с създадената от теб таблица.

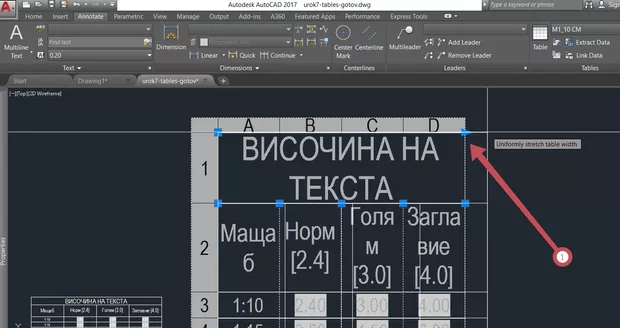

Тук препоръката ми е да разтеглиш таблицата или когато я поставяш да въведеш 25, а не 2.5 както е сега

Смятам че ако горните т. 1 и т. 2 са изпълнени като проверки и правилно задаване на размерите на таблицата следва таблицата да изглежда така както в урока.

И все ако смяташ че таблицата не е същата както в готовото упражнение може да направиш няколко допълнителни проверки:

3. Друго което може да е довело до вече реално голямо таблица е пропускане на някой от трите елемента на настройки (Title ... ) и съответно за Title да е зададен по-голям размер на текста и това да води наистина до по-голям текст от там и уголемяване на цялата таблица. Провери трите елемента в настройките на таблицата и започни наново и виж какво ще се случи.

4. Провери дали си избрала същият текст DIMTEXT както е показано в урока.

Последно само да добавя. Определно не е от версията на AutoCAD, в твоят случай 2018, и настройките ѝ.

Ако мога да те помоля да пишеш след като тестваш препоръките по-горе за да видим къде точно е бил наистина проблема. Определно ще е полезно за другите тук във форума, пък и ми е много интересно, какво точно се е случило :)

Приятна събота и неделя Ruja.

Благодаря за изчерпателния отговор! Проблема идваше изцяло от широчината на колоните, след като зададох 25.00, всичко е наред. Точно както педполагах, аз съм пропуснала тази настройка.

Моля, Ruja!

Супер е че вече всичко работи, както трябва при теб.
