Защо мащабът не съвпада?

Предполагам, че от моделното пространство печатате директно на принтера, а не на PDF и след това на принтера, прав ли съм? По всяка вероятност проблемът е в програмата, с която отваряте и печатате на принтера PDF-а. Има дребни разминавания в размерите на листите и в полетата между различните програми, затова Acrobat не разпознава коректно листите. При експортнат лист А4 (210x297mm) от друга програма, Acrobat (дори и при въведени настройки за метрични размери) го разпознава също като A4 (но с размери 209.89x297.05mm). Въпреки еднаквия формат, ако при разпечатването към принтера зададете опцията Fit, ще scale-не съдържанието на 96%. Затова трябва да се избере опцията Actual size, или пък Custom scale: 100%. Същото важи и при текстови документи, но там разликата трудно се хваща. За експеримента - пробвайте от layout да разпечатате директно на принтера и вижте дали размерите са точни, аз залагам, че ще са.

Когато се прави настройката на PDF за печат и се стигне до зоната за печат на Layout стойностите по подразбиране са 13 единици. Трябва да са нула за всичките четири страни. Така леко се разширява полето за печат и размерите вече ще са точни. Също зависи и от настройките на съответния принтер за полето отстрани на листа което не се печата. Така че трябва да се види ширината на това поле да не е много голяма. Тогава се свива целия чертеж и се намаляват реалните размери чертежа на листа. Ако нещо не е ясно мога и по подробно. Поздрави!

Здравейте и от мен!

Предположенията по-горе от Николай и Тодор са доста често срещани пропуски, когато се принтира.

Благодаря че сте писали по темата, определено малко отклонение в мащаба след принтиране е доста неприятно ...

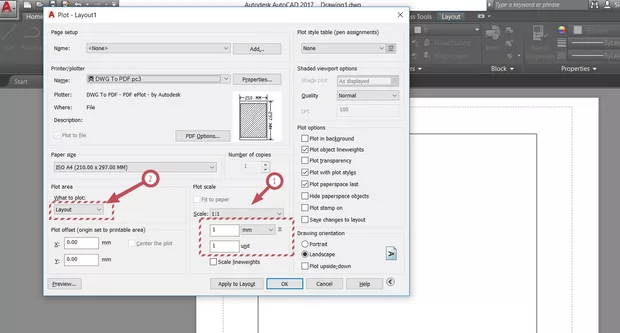

Само да вметна една снимка с местата в които се допускат най-често пропуски още на ниво принтиране през AutoCAD посредством Layout - и.

Позиция 1 - показва мащаба, който е едно към едно и толкова трябва да е, ако искаме да не премащабираме по какъвто и да било начин създадените Viewports. Ако сложим отметка fit to paper или съответно отношението е 1 към 1,03 то следва да се получат разлики.

Същото трябва да се внимава ако не се използва Layout (снимка 1 позиция 2), ако се изпозлва Extents следва да се внимава да няма нещо извън границите на хартиеното бяло пространство, ако има и една точка извън него тя следва да тя да бъде включена в печата, и тук обикновено човек вижда че нещо само малко икача и си казва дай ще сложа fit to paper ... и става случая 1 към 1,02 и всичко е леко премащабирано.

Благодаря на всички. За кръг и елипса отпечатването на хартия е абсолютно точно за съответния мащаб когато го премеря с линийка. За правоъгълник, квадрат и др. фигури с точни дължини (трапец, успоредник...), т.е. с дължини, образувани от прави линии има разлика (дори когато в PDF е на Actual Size или на 100 % ...) в размера когато се отпечата и се измери с линийка. Тази разлика е 0.5 мм в повече при мащаб 1:2, примерно; при М=1:1 разликата е 1 мм, пак в повече, при 2:1 - 2 мм и т. н. И всичко това във формат А4. Колко ли разлика ще покаже, ако се плотира на големи формати (А2, А1...)? Тези разлики ги има винаги когато се печата от Layout, независимо дали е DWG to PDF, или направо от Layout-a, т. е. когато в Printer/ploter Name се зададе името на устройството, на к. ще се печата, а не DWG to PDF. Няма значение също дали е А4, например, или ISO full bleed A4 или каквото и да е друго. Изобщо, печатането от Layout не е точно. При директно печатане от моделното пространство всичко е съвсем, съвсем точно. Явно няма да мога да ползвам Layouti-ите, за съжаление. А, и още нещо: Незвисимо, че съм сложил рамката в Defpoints, тя съвсем ясно и видимо си се отпечатва. И това пак само когато съм в Layout. Когато в моделното пространство сложа нещо в Defpoints - то, естествено, не се отпечатва, което и трябва да е така. Защо, моля, са тези несъвършенства при печатането от Layout? Благодаря.

Здравей, Ивайло.

Печатането през Layout е точно :) и е в пъти пъти по-добро от колко това в моделното пространство, именно поради много бройте допълнителни настройки, които можеш да направиш. Това е моята гледна точка :) .

Мога да те уверя че съм плотирал на големи формати - 1066 / 594 например ... отвори и не съм имал никога проблеми, и повярвай ми принтирал съм от Sheetset, директно в PDF или директно през плотера и не съм имал отклонения.

По отношение на Defpoints, сигурен ли си че маркираш и двете рамки и тази на Viewport - a и допълнително създадената полилиния която се намира точно под viewport - a ? Много тънък момент, който се пропуска доста често така че увери се си маркирал и двете рамки и си ги поставил в Defpoint.

Увери се като ги селектираш и погледнеш в Properties палетата всичко е в Defpoints.

В описаното по-горе малко не ми става ясно дали провери настройката на 1:1, показнао на снимката по-горе.

Ако мога да те помоля да покажеш със снимка екрана си когато си в прозореца в настройки за плотиране за да може да ни ориентираш какви точно настройки правиш, че да има разлика.Това ще ни подсети много добре, какво се случва при теб.

Освен това да измерваш диаметри и радиуси на окръжности и елипси на ръка и да сравняваш пак с измерване на ръка с линия мащабите .... малко субективно ми звучи такова измерване.... тук имам предложение, направи едни оразмерителни линии и тогава пак пробвай да мериш от оразмерителните линии.
