Защо мащабът не съответства?

AutoCAD Формула AutoCAD

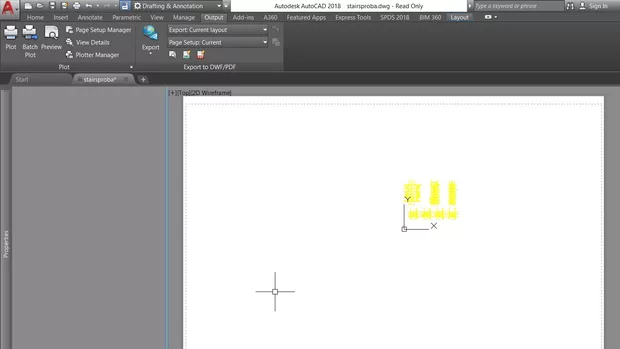

Здравейте! Защо при monochrome ми излиза всичко в жълто в лейаута? И другият проблем, който имам е, че когато направя прозореца с rectangular и променя мащаба в него на 1:50, всичко се смалява и става съвсем малко на фона на формата на листа(А1), който съм преценила, че ще ми трябва. (В моделното пространство си чертая в см, М 1:1)

Когато отпечаташ пак ли излиза жълто? Ако не - не си сложил отметка екрана да показва каквото ще се отпечата. Ако да - виж в кой слой си, някой път като работиш с външни източници, не разпознава слоя и печата каквото е зададено, въпреки че си задал монохроум.

Провери за мащаба - ако сложиш 1:5 и всичко изглежда добре, значи нещо не е наред с мерните единици.

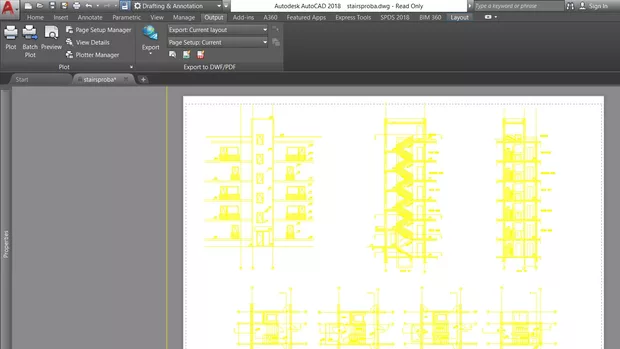

Наистина, в 1:5 излиза точно.. какъв може да е проблемът с мерните единици

Работиш в мм, а не в см. Или не си задала коректно 1 МЕ на колко ЧЕ отговаря.
