Защо кординатната ми с-ма не е на мястото си - в долният ляв ъгъл?
AutoCAD Формула
AutoCAD
и защо има продължение с линии с червен и зелен цвят и как да го коригирам?

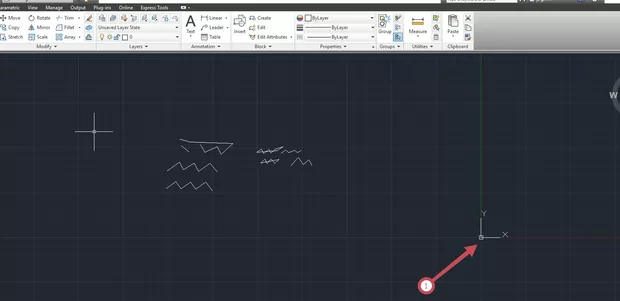

Координатната ситема си е на точното място ( това е глобалната координатна система на AutoCAD - WCS - world coor. system снимка 1 позиция 1 ) ако приближиш мишката до началото на координатната система следва да видиш че долу се изписва 0,0 снимка 1 позиция 2 и 3, твойте обекти просто са изчертани в квадрант спрямо WCS който е -X и +Y.
Реално може да маркираш символа ( X,Y) и да го преместиш снимка 2 позиция 1 и 2 , НО тогава вече няма да си в WCS, ами в друга координатната система - снимка 3 позиция 1 ..... трябва обаче много да се внимава с тези координатни системи - дали се ползва WCS или собствено създадена от теб защото ако ползваш таблични данни на координати от друг чертеж и тръгнеш да ги слагаш в чертеж с други коор. може да доведе до главоболия .... Няма да давам повече разяснения за координатни системи такива може да се намерят в първите уроци на Курса AutoCAD 3D там в 3 4 урока подробно и ясно са описани начините на използването им.
Колкото до втората част на въпрос ти когато се включи Grid мрежата в AutoCAD продълженията на X и Y са зелена и червена линия по подразбиране.Цвета на тези две линии може да се смени като се отиде на Options ( OP в командния ред ) снимка 4 позиция 1 след което отидеш на раздела Display ( снимка 4 позиция 2 ) след което отидеш на Colors... снимка 4 позиция 3 след това отиваш на 2D model space ( снимка 4 позиция 4, след което отидеш на снимка 4 позиция 5 - Grid Axis Line и на Tint for X,Y,Z махнеш отметката ( снимка4 позиция 6 )
Надявам се да съм би полезен с отговора.
Здравейте,
Ако се приближите към начертаните от Вас линии, така че иконата на координатната система да изчезна от екрана, то тя автоматично ще се появи във долния ляв ъгъл на екрана. Поведението на иконата на координатната система се контролира от командата UCSICON и нейните подкоманди Noorigin и Origin.
1.При избрана подопция Noorigin - иконата на координатната система ще бъде винаги в долния ляв ъгъл на екрана независимо къде се намира началото на координатната Ви система.
2.При избрана подопция Origin - иконата на координатната система ще се показва в началната и точка(0,0,0). Но ако тази точка е извън екрана, поради различни причини, иконата ще се покаже в долния ляв ъгъл.
Относно въпроса с цветовете на осовите линии - можете да ги смените от Options-> таба Display -> бутон Colors. В прозореца Interface element търсите Grid axis lines и махате отметката на Tint for X, Y.
Успех!
Искам предварително да се извиня ,ако въпросите ми са елементарни за вас, но аз съм начинаеща в AutoCAD, работата ми не е свързана с AutoCAD просто от самосебе си реших да го изучавам,може по нататък да ми потрябва.
И още един въпрос. Г-н Кръстев каза ,че ако приближа мишката до началото на координатната система следва да видя, че долу се изписва 0,0 .Но при мен не е така. Как да стане и при мен да е 0,0, ?
Здравей,
по - скоро виж долу под куба за погледи пише ли WCS значи координатната система е ОК ( твоя случай е така )
На картинката както показвате с курсора виждам -3,1515 1,608 0 това е така защото не сте абсолютно точно на 0,0 с курсора, не се притеснявай от това. Трябва да се прихване по - точно точката и ще видиждаш 0 0 0 долу.Обаче на този етап не искам да избързвам в тези начални уроци да ти покажа как може да отидеш в точка 0,0 и да се прилепиш към нея.Малко по натам в курса ще ти стане ясно за какво става дума що се отнася до ползването на локални и абсолютни координати.
Съвета ми е гледай уроците последователно, ако се затрудняваш с някое упражнение от урока или не разбираш нещо виж под него темите във форума може би някоя тема ще отговори на въпроса ти, ако ли не не се притеснявай отвори нова тема под урока ще помогнем. Ако следваш този принцип след курса нивото на знание и начин на работа с AutoCAD ще е високо.
Да ,ако погледнете картинката ми,под куба е WCS координатна с-ма и точката е точно в началото на X,Y координатна с-ма.Но щом казвате ,че по нататък в следващите уроци ще го обясните ,то тогава ще изчакам.А доколкото до следенето под уроците кой какво е писал винаги ги преглеждам.
