Защо командата Burst не работи?
Здравейте с Autocad 2018 и имам Express Tools,но при използване на командата BURST блока се разпада и надписа изчезва,при EXPLODE всичко е като в урока.
Здравей, Красимира.
При изписване на Burst и прилагането ѝ съответно неизпълнението ѝ, какво ти се изписва в командния ред?

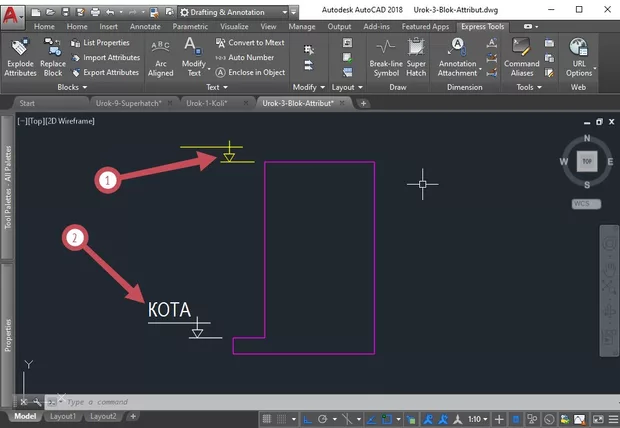

Изписвам командата,натискам Enter,селектирам блока ,натискам Enter и надписа изчезва,линиите стават отделни елементи и остават в слой А-Текст.Програмата не казва нищо.
Интересен казус :)
Само в този случай ли е така?
Пробвай да приложиш Burst с файла от този урок, т.к. виждам че в момента този файл най-вероятно е от предишния урок и съответни ти си направила блока
Ако можеш изпрати файла на kr_krastev@abv.bg за да го погледна при първа възможност.
Здравей Краси,свалих упражнението от следващия урок и приложих Burst и стана както трябва.За съжаление малко преди да прочета отговора ти изртих старите упражнения и не мога да ти пратя файла и няма да разберем какво се е случило.
Здравей, Краси.
Няма грижи. Интересно ми беше на какво се дължи, но щом е било само за предишния чертеж и вече работи значи всичко е наред. Най-вероятно проблема е бил свързан с анотативен мащаб които превръща текста в по-малък и ти не го виждаш защото някое от състоянията за видимост на анотативни обекти не е нагласено ИЛИ пък може да са били направени някакви промени и след това блока да не е бил синхронизиран ... вероятности много за този случаен проблем ... важното е че не е генерален за AutoCAD тогава щеше да стане интересно :)
Здравей Краси, направих още един опит за разпадане на блок в друг чертеж и отново изчезна атрибута.Изпращам ти файла да го погледнеш.
Здравей, Красимира.
Погледнах чертежа и при мен нещата се получават точно така, както се очаква да се случват... текста си остава.
Погледнах да не би нещо да е в някой слой който да е изключен/замразен, или пък текста да е анотативен и да се крие поради различна анотативност.... НЕ там е проблемът :) , след което пробвах да променя координатната система, НО пак не успях да симулирам проблема. Поразгледах да не би да е някакъв бъг на версия 2018, НО не намерих нищо подобно на проблема.

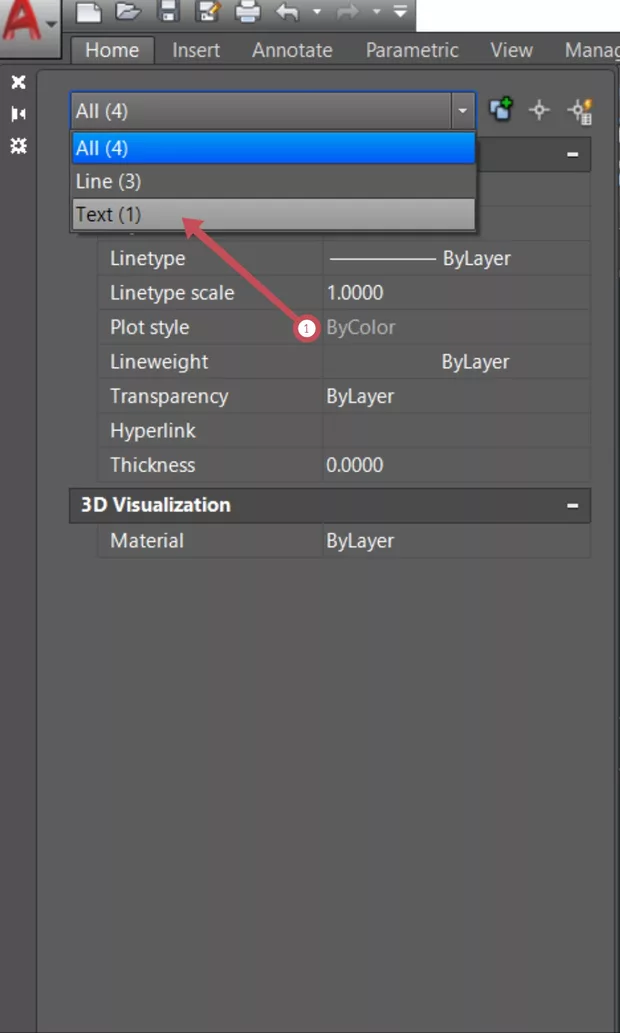

Ако мога да те помоля в чертежа в който се появява проблема да изтриеш всичко. Под изтриване на всичко имам предвид да избереш Ctrl + A и след това да кликнеш на един Delete. След което вкрай блока, приложи Burst и след като се появи момента направи цялостна селектция с Ctrl + A. След което при пълна селекция провери в Properties панела дали имаш сектиран Text в тази обща селекция (снимка 1 позиция 1)
Здравей Краси,

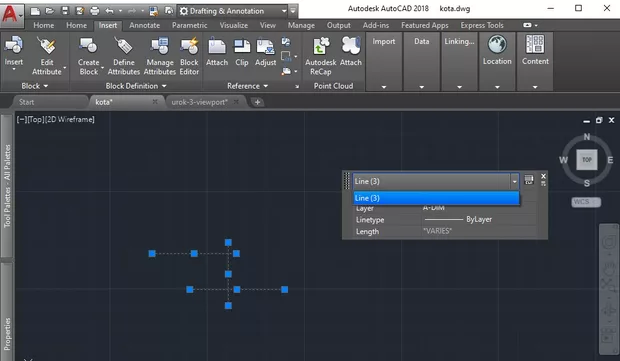

отключих всички слоеве,направих цялостна селектция с Ctrl + A и изтрих всичко от чертежа.Вкарах блока,зададох Burst,блока се разпадна и текста изчезна.При селекция с Ctrl + A се показват само линии.
Интересно :)
Мога ли да те помоля да изтеглиш последните Update - ти за 2018 версия на CAD от тук:
и да видим какво ще стане защото нищо нередно не видях. Пробвах го през версия 2017 и 2018 и при мен поне всичко работеше нормално.
Обикновено Update - тите оправят нещата да видим сега.
Взе че стана.Благодаря.
Супер!
