Защо текстът ми става дребен, когато правя блок?

Question

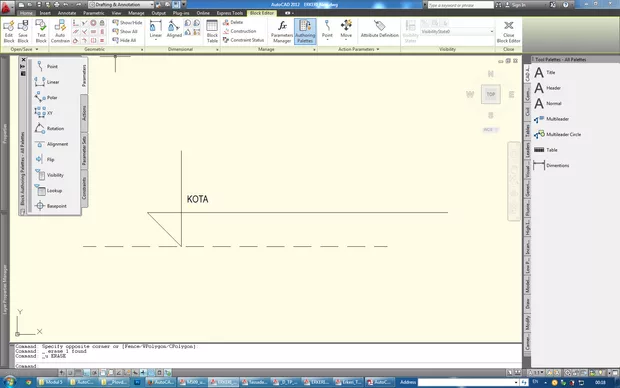

Защо, когато се опитам да направя собствен блок за кота и следвам стъпките от урока, текста ми става много дребен?Като правя упражнението от урока в Аула всичко е ОК, а при мен нещо се обърква с големината на шрифта.

Работя с Autocad 2012

Краси Кръстев · Accepted Answer

Здравей, може ли да дадеш print screen на - Attribute Definition прозореца за да се види откъде може би идва грешката.

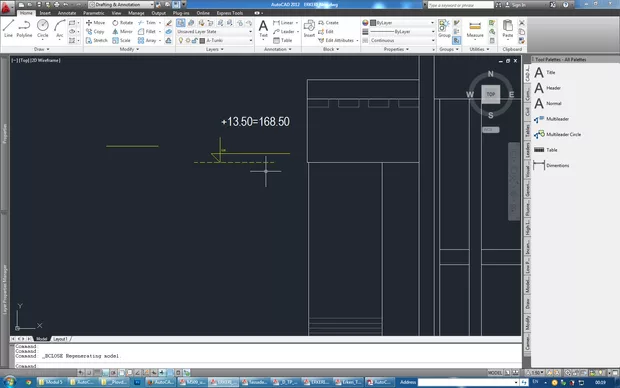

Предполагам че проблема най - вероятно е в това че може да си сложила текст който да не е анотативен - снимка 1 позиция 1 и той да е с конкретна височина да речем 2.4 units и да е несъизмерим с мащаба който чертаеш виж текста който на твоята картинка е с бяла ( +13,50=165,50) с каква височина е и сравни с височината на атрибута който правиш в блока.

Другия вариант за проблем е ако си задала текста да е анотативен и си му задала да речем 2.4 височина, ОБАЧЕ долу ( снимка 2 ) за мащаб си избрала такъв мащаб без да се усетиш който мащаб, благодарение на анотативността на текст, прави текста да изглежда доста малък .

Това са вариантите за грешка за които се сещам за този момент... те са само предположение

Пробвай все пак на база на предположенията ми по - горе ( не забравяй след промени за Attsync ) да видиш дали не си допуснала някои от тези грешки.

Ако не се получат нещата прати чертежа на kr_krastev@abv.bg за да погледна чертежа и какво най - вероятно е довело до този проблем или пък качи снимка на Attribute Definition прозореца по време на вкарване на самия атрибут за да се види какво точно си задала като настройки и опиши в какви единици чертаеш.

Надявамс е да съм бил полезен с отговора и да съм те насочил към решение на проблема.

Antonia Che · Answer

Това е снимка на Attribute Definition

Antonia Che · Answer

Благодаря, като че ли успях да се справя, но не разбрах защо точно.
Когато със в блок едитора и мащаба по подразбиране ми е 1:1, като изключа опцията за Anottativ /както е обяснено в урока/ - някак си височината е сива и е 2,4.
А като сменя предварително мащаба на 1:50 /в който искам да е/, като излюча отметката на Anottativ, височината на текста пак е сива, но автоматично става 12, като избера стил Нормален.И се получи.Но не разбирам защо така, винаги ли трябва да следя мащаба на блок едитора?

Antonia Che · Answer

Искам да вметна и следното.Целта ми е да направя такъв блок, но да мога да го използвам в различни мащаби и отметнах опцията Anottativ.Като сменям мащаба във моделното пространство се сменя и големината на шрифта, но във лейаута - текста изобщо не се вижда.Защо се получава така?

Краси Кръстев · Answer

Ами излгедайте следващия модул за плотиране и ща видите откъде идва проблема :) там се крие отговора като ви съветвам като стигнете плотирането като уроци да се върнете на модул 3 за анотативните мащаби и ще ви се изяснят нещата напълно ...:)

Antonia Che · Answer

Благодаря Ви, ще го направя.
