Защо когато направя layout на чертежа под урока той се показва в layout-а а и на PrintPreview цветно, въпреки че стила за плотиране е monochrome?

Здравейте, инж. Penka Dimitrova.

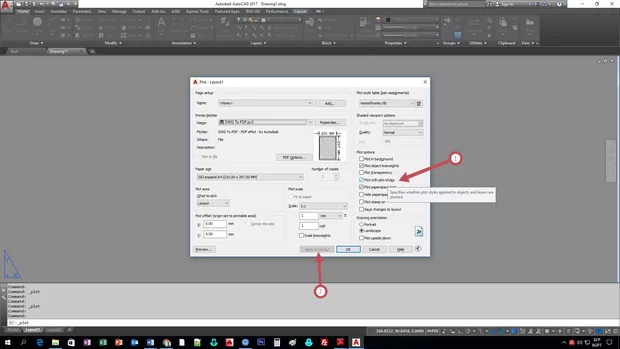

Първото ми предположение е че не сте дали отметка на Plot with plot styles ( снимка 1 позиция 1 ).Ако не сте сложете и след това приложете направените промени с Apply ( снимка 1 позиция 2 )

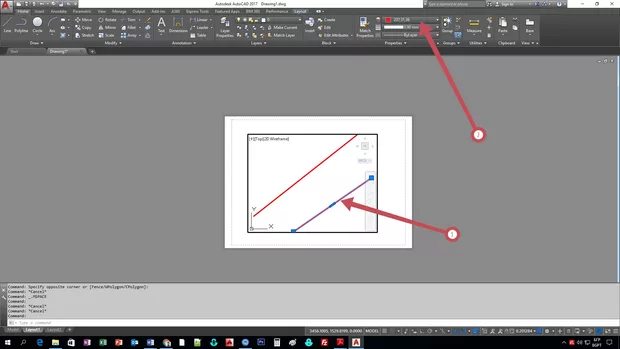

Второто ми предположение е че сте използвали RGB цветови модел за цвят за елементите на вашия чертеж. Селектирайте даден обект ( снимка 2 позиция 1 ) и вижте дали се изписва като цвят или с RGB код ( снимка 2 позиция 2 ).

Ако сте използвали RGB цветови модел за оцветяване на даден елемент от вашия чертеж, то следва елемента да се принтира винаги с зададения цвят незавсимо от настройката за стил на плотирането.
