Защо изчезва изображението, при натискане на Esc?

Здравей, Валентина.

Има голяма вероятност проблема да е сходен с този получен и дискутиран тук:

Защо при завъртане на гледни точки от куба изображението се смалява?

във форума на Aula.

Съвета ми е да прегледаш статията, след това да погледнеш добре как са ситуирани обектите ти в тримерното пространство и да видиш дали няма някъде съвсем случайно оставен обект, който да се намира на голяма разстояние, спрямо твоите обекти.

Казваш че когато натиснеш Top всичко се оправя, това е така защото натикснате на TOP от 3D куба води до поглед отгоре над обектите, затова именно те съветвам да обърнеш внимание на равнините в които правиш ичертаването.

Ако не се получат нещата покажи със снимка какво точно ти изписва AutoCAD след приключване на командата Orbit.

Благодаря - това го направих и няма друг обект. ще ви изпратя видео след като инсталирам програмата, за да се онагледи това, което става. Не знам дали има връзка това, че групата с обектите е много отдалечена от началото на координатната система?

Ами ако файла не съдържа прекалено конфиденциална информация, изпратете го на [email protected] за да го погледна.

Самите обекти са отдалечени от координатната системата, защото имаш подложка и трябва да са точно с тези координати, или само защото трябва да са с тези координати или там е започнато на произволен принцип изчертаваенто им?

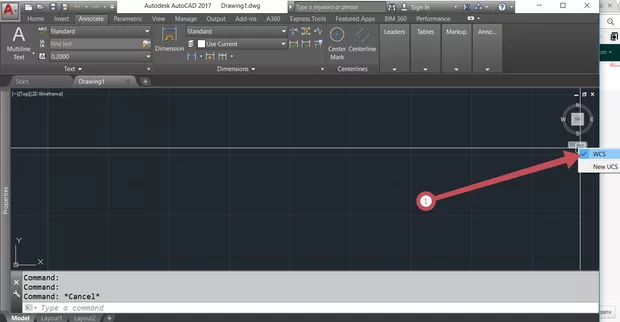

Настройката на координатната система е world coordinate system WCS (снимка 1 позиция 1) , нали?

• на снимка 1 е кликнато на падащотоо меню под куба за изгледи (view cube) и съответно е проверено, коя е текущо настроената координатна система.

здравейте - изжинете ме за забавянето - ще ви изпратя файла. точките трябва да се намират точно в тези координати - те са част от нещо по-голямо и се наслагват във времето върху т.н. маркшайдерски замер- 3D линии от снимкана кариера.

Здравей, Валентина.

Прегледах чертежа, който ми изпрти.

В него няма нищо нередно. В смисъл такъв, използвах Orbit или се завъртях около обектите със задържан Shift + среден бутон на мишката и след това изчертавайки прозиволен цилиндър и избирайки Esc от клавиатурата, нищо по-специално не се случи.

Опишете малко по-подробно какво точно правите, нещо по-специфично изписва ли се, или да ви се появява, правейки действията водещи до резултат - изчезване на всички елементи. Опишете действията за получения резултат, защото мисля че именно там нещо се случва.

Съвета ми е при прилючване на изпълниеето на Orbit, след Esc да кликнете два пъти въвху средния бутона на мишката за да направите Zoom Extend, тогава следва да ви се появят обеките и да ги виждате без проблем.
