Въпрос към урок: Упражнения за чертане на геометрични фигури
от курс: AutoCAD Формула
Защо имам разминаване в дължините от упражнението?

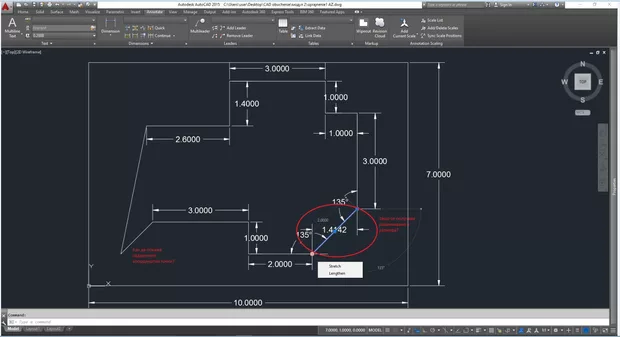

Въпросите са в снимката. Благодаря! Много ми харесва този и другите курсове, които записах! Би било добре ако имаше кой да хвърля по едно око на упражненията. :)
Здравей, относно въпроса за разминаването в размерите има голяма
вероятност проблема да е този описан тук в тази тема
Линк към темата :
https://aula.bg/question#id-136153600001
Т.е. да ползваш Linear котировка, а не Aligned.
Даже да 99 % съм сигурен че грешката е там ползвай Aligned за наклонени
линии и няма да имаш този проблем.
НО все пак имам 1 % предположение че може да си използвала Aligned, но
просто да си включила Ortho което означава че пак котираш проекцията по X
на линия а не самата й дължина или Другия вариант за разминаване е просто
да не си се прилепила ( прилепване = Osnap в последващия модул на
настоящия курс са представени прилепванията ) към двата края на линия а да
си прихванала някоя друга точка и по този начин в момента да не си котирала
линията ами първата дочка на линия до някоя друга ( случайно прихванта ,без
да искаш ) точка.
Относто показването на самите кордианти, ако толкова много държиш може да
ги покажеш като ръчно ги надпишеш, Може да ги покажеш и автоматично, НО
това е с автоматичното изкарване на координати на точки е в курса за по
напреднали AutoCAD формула II ( Динамични блокове )
и понеже виждам че го имаш като записан, според мен на този етап от време е
по - добре да минеш през него и сама ще видиш отговора иначе за да ти го
обесня на този етап трябва да изпиша доста неща за да ти обесня доста от
нещата които трябва да знаеш за да постигнеш това показване на
координатите.
Една Вметка Упражнението което е дадено тук е за да може да потренирате как
се въвеждат данни за точки в AutoCAD и да потренирате техники за
изчертаване на обекти в AutoCAD, а не дa котирате фигурата на примера тя е
котирана за да се покажат размерите които вие трябва да нанесете.Относно
котирането има цял един модул в настоящия курс за това как да се ползва, как
да си направим собствени стилове при котиране и т.н. Така че в случая просто
изертайте геометрия само това се иска в задачата :).
Надявам се да съм бил полезен с отговора и ако има нещо което ви притеснява
пишете задавайте въпроси във форума винаги ще помогнем за каквото и да
било свързано с software - а за който задавате въпрос .
Успях с всички упражнения! Вижте: :) :) :)
Да определено всичко изглежда така както е зададено да се изпълни :).
