Защо един вид се "изчерпва" заоблянето на правоъгълник с Offset размножаване в посока навътре в него?

AutoCAD Формула AutoCAD

Упражнявах се с фигурите от урока ; частите на канапето и масата ги заоблям и скосявам с Fillet и Chamber като избирам опцията чрез Polyline за по-бързо. Забелязах, че след размножаване с Offset навътре с някаква offset distance в един момент AutoCAD спира да ги заобля пропорционално според скъсения размер и ги размножава с абсолютно прави върхове. След зумване не виждам да има заобляне. Това от настройките на Аутокад командата ли е или наистина се "изчерпва" ресурса ?. При размножаване навън от заобления правоъгълник няма проблеми. Можеш да размножиш безкрайно много правоъгълници със заобляне.

Здравей,

Идеята на командата offset е да отмества ( като го и копира ) даден обект с точно определена от нас стойност.

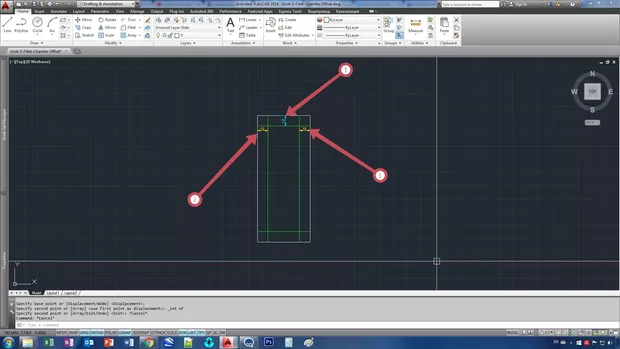

Ако имам един правоъгълник снимка 1

и реша че ще го offset - на с 10 единици, все едно правя следното: всяка една от страните на този правоъгълни ги копирам с 10 единици навътре, като при това копиране trim - вам ( изтривам ) излишните линии.

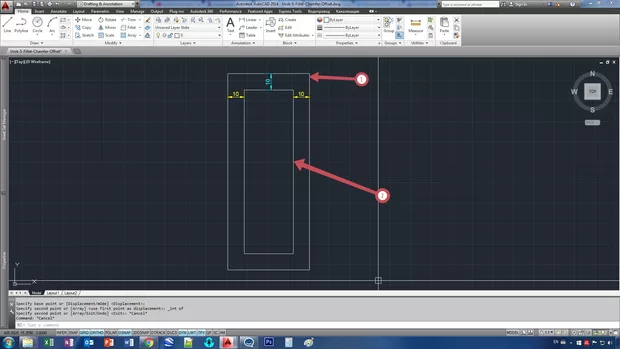

Така на снимка 2 вече имам два правоъгълника като всяка от страните на вътрешния правоъгълник е намален с по 10 единици.

Всичките тези операции стават благодарение само на една команда offset. Тя реално прави същото, което обесних в горните редове.

СЕГА :

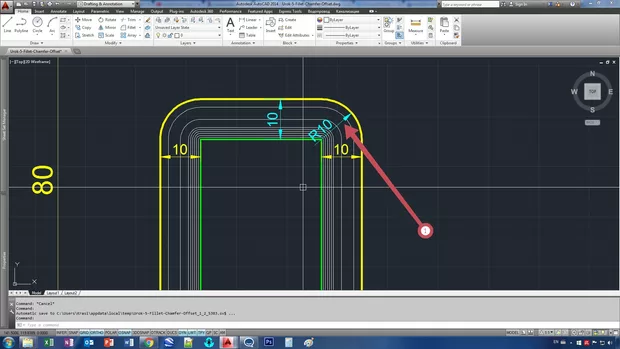

Да речем че искам да заобля ръбовете на този правоъгълник с радиус 10 см съответно получавам закръглението - снимка 3.

Искам да Offset - на получената четвърт окръжност с радиус 10 единици на разстояние 10 единици..... какво ще се получи ако следвам горната логика, която описах имам четвърт окръжност с радиус 10 единици копирам го на отстояние 10 единици и изтривам излишното какво ще се случи

радиус = 10

изтривам = 10

10 - 10 = 0 т.е. нищо или по скоро ще получа точка, чисто геометрично няма как да получа окръжност с радиус 0.

При положение * че *Offset следва тази логика, се случва същото при offset на 10 единици при закръгление 10 следва геометрично да не може да получите закръглени и съответно, AutoCAD не го и прави, просто съединява без закръгление.

Извод :

Изчерпването идва от геометрията на заоблянето

И по точно от радиуса на заобляне и това до колко искаме да offset - нем обекта.

НЯМА КАК да имам заобляне от 15 единици и да offset - на с посока навътре от 15 или повече от 15 единици.

Надявам се да съм бил полезен с отговора и да сме решили този казус.

Разбрах. Благодаря Краси! Това си чиста математика

Ако е необходимо всички правоъгълници да имат еднакъв радиус на Filet, то първо можем да направим Offset а после Filet. Ако при стартиране на Filet първо изберем Multiple и после Polyline, то съответно може да направим еднакъв радиус на всички обекти без да излизаме от командата.

@Божидар добро допълнение, следва да се спестят няколко действия.

Същия резултат се получава и с командата Chamfer. Наистина за пореден път се убеждавам, колко е ценно да се четат коментари под всяко видео.
