Защо дименсиите стават като съставени от линии и текст?
Здравейте! Налага ми се да работя във файл от колеги. Не мога да го използвам като XREF по много причини , една от тях е, че не мога да коригирам видимостта на обектите, тъй като са чертани абсолютно безразборно по слоевете. Една от задачите е да се поставят Alternative units. До тук добре, обаче самите дименсии са "съставени" от блок линии и MTEXT . А когато опитам да извадя нов размер ме пита да въведа текст (вместо размера) и трябва да потвърдя с enter, да приеме реалната стойност. Явно е нещо в настройките на файла, защото опитах да направя нов dimention style и пак не стана.
Има ли начин дименсиите да си станат пак дименсии или поне аз да ги вадя наново като такива ?
Здравей, Василена.
Така както си описала проблема, а именно че когато създадеш дори нов стил за оразмерителни линии, ТО тези линии са "разпаднати" на Mtext, и отделни линии, ми изглежда че проблема идва от системна променлива.
И по-точо системната променлива DIMASSOC.

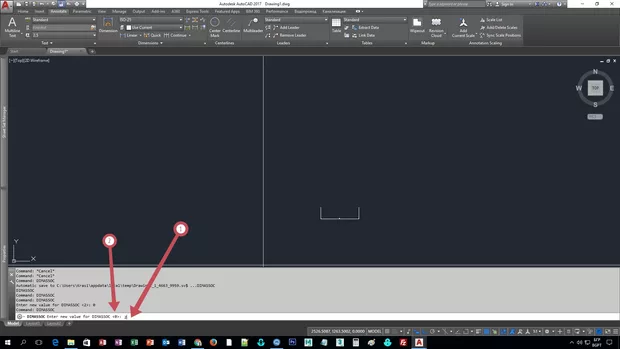

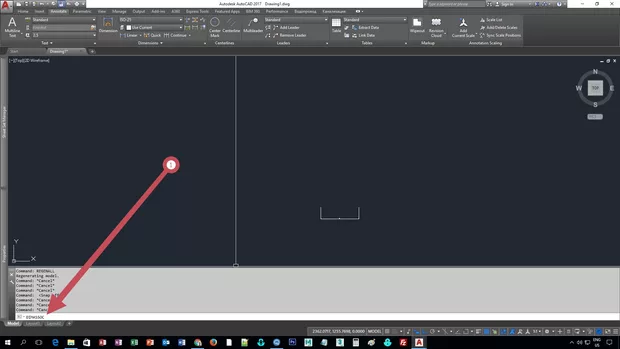

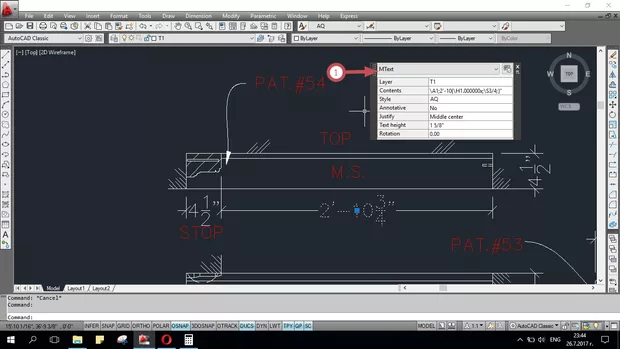

За да нямаш проблем за новите оразмерителни линии, които създаваш, изпиши в командния ред DIMASSOC (снимка 1 позиция 1) и промени стойността на променливата на 2 (снимка 2 позиция 1), в момента най-вероятно е със стойност 0 (снимка 2 позиция 2).
За вече създадените обаче си остава обаче проблема, т.к. така си ги получила.... вече са разпаднати.
Да, точно това се оказа проблема! Между другото съм се сблъсквала и преди с тази променлива, но нямах никакъв спомен какво трябваше да се направи. А има ли логика заради която е работено по този начин? Файловете са толкова объркани откъм настройки, липсват и зададени units, на някои файлове пише милиметри, в плотирането - инчове; на места дори е чертано в мащаби директно в моделното с надписи там - поне е написан мащаба който са ползвали... и ред други от сорта ...
Ами единственото логично обяснение е че да се получи така чертежа е че е правен на друга програма и след това е направена някакво конвертиране (както се вижда не много сполучливо) в съответно някой линии и т.н. са се разпраднали.
Друго което се сещам че може би проблема да е заради това че някой нарочно може да генерира такива чертежи с цел защита .... някой да му вземе стиловете :) :)
