Защо диаметрите са различни?

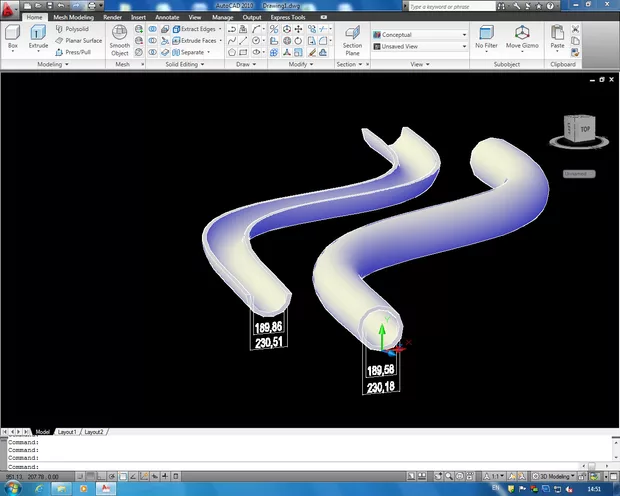

Начертах SP-линия. Направих SWEEP по нея с два концентрични кръга. Със SUBTRACT направих тръба. Копирах я (с COPY). Със SLICE я разрязах на две за да направя улей. Защо, обаче диаметрите на външния (респ. на вътрешния) кръг на сечението на тръбата се различава, макар и с малко, от съответния диаметър (външен и вътрешен) на полукръговете на улея, независимо че са образувани от едни и същи кръгове? Благодаря.
Здравей, Ивайло.
Използваш ли 3D прилепвания мнгоо внимтелно при създаването на оразмерителни линии. Имам предвид че вероятността да се прилепваш в други точки а не в едни и същи (квадрантите на окръжноста /полуокъжността/ е голяма пробвай да измерш с Инструмента DIstance в AutoCAD, за да направиш допълнителна проверка на тези разстояния и пак много внимателно да създадеш оразмерителни линии
Проблема може да идва и в разрязването, пак от прилепванията, ако не си срязал по квадрантите точно следва да се получат разлики, така че провери с Distance (може и през Properties палетата) радиусите на тези окръжности, ако не са еднакви при измерване с Distance или проверка от Properties палетата, то следва проблема да идва от самото изрязване, което означава проблеме да се реши като копираш и срежеш наново тръбата.
