Защо действието Strech действа при единия блок, а не действа при другия блок?

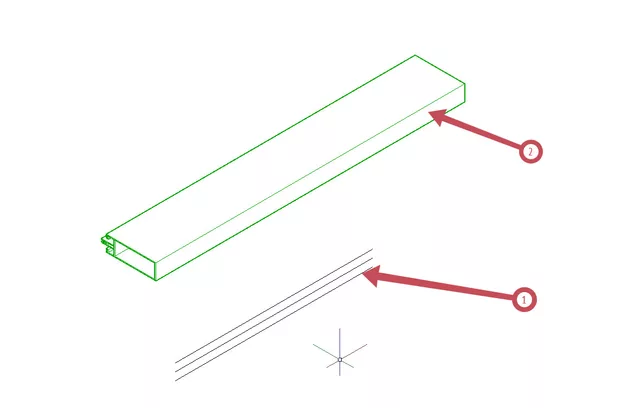

Здравейте! Аз отново имам един глупав въпрос на който не мога да намеря отговора. Правя си два различни блока. Всеки по отделно се опитвам да направя динамичен с действие за разтягане. Единият блок се разтяга, както искам, но другият се мести. Правя ги по един и същи начин -1.Параметър, 2.Действие ...и т. н. селекциите ги правя по един и същи начин! В резултат единият се разтяга, а другият се мести. Този който се разтяга се състои от три линии събрани в един блок (1), а другия е малко по-сложна фигура(2) (но все пак е блок). Може ли това да е причината? Искам да коригирам дължината на сложната фигура и да мога да я включвам в количествено стойностни сметки. Предварително благодаря!
Здравей, най-веяротно е от селекцията.
За тримерен обект няма как да приложиш stretch, там stretch работи по начина по които си описала .... обекта се мести.
За да стречваш тримерен обект, може да използваш Prespull.
Краси, благодаря за разяснението. Извинявам се за правописната грешка в горния си пост, имах в предвид точно - Stretch. До колкото разбирам не мога да направя този блок динамичен, понеже не открих действие Prespull или Extrude.
Коя версия на AutoCAD ползваш? LT, класически или някоя разновидност. Ако е класически не би трябвало тези опиции да ти липсват особено Extrude, Presspull мисля че го въведоха доста по-късно от AutoCAD.
Версия Auto CAD2017, но имах в предвид че като действие на динамичен блок не мога ги свържа.
Да няма такова действие, което да закачите към даден параметър.Предлагах вариант, в който нямате блок ами един цял тримерен обект (може да не го правите на блок) и съответно с командата Presspull да го разтегляте в която посока пожелаете.
Така го направих и аз. Но по този начин не успях да ги настроя чрез Data Extraction да извежда данни за бройки и размери. Може би там трябва да си търся грешката или пропускът? В настройките за количествените сметки!
Здравей, ако си в 2Д и блока ти се мести вместо да се разтяга виж си зоната на разтягане. Сигурно ти обхваща целия обект. Ако искаш да ти изважда размери на блока трябва да въведеш атрибути приемащи стойностите на размерите на блока. В 2Д третия размер - височината трябва да се въвежда ръчно. Поздрави1
