Защо дебелините на линиите не се различават?
Здравейте, във видеото ясно личи, че линиите на 3те слоя са с различна дебелина. Когато аз чертая (Аутокад 2020), линиите ми изглеждат с еднаква дебелина. Чак когато ги експорторам като пдф, се вижда разликата в дебелините и освен това не винаги всички линии са с правилната дебелина. Дали има общо с анотативните мащаби или новия интерфейс?

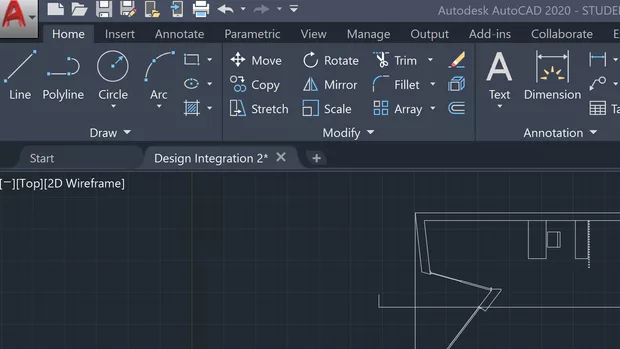

Съжалявам за снимката, но опитах няколко пъти и винаго я изрязва по този начин и не знам какво мога да направя, за да кача нормална снимка :дд

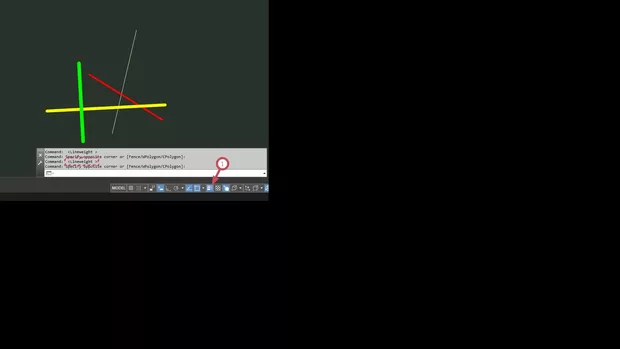

За да се виждат линиите с различна дебелина трябва да е включена системната променила LWDISPLAY (LineWeight Display). За да я включите може да я изпишете в командния ред и след това да въведете "ON" или директно да кликнете с мишката на иконката (виж снимка)
Благодаря, получи се! :)
