Защо чертежът изглежда така при смяна на мащабите?
Здравейте, отварям чертежът към видеото и минавам през всички мащаби, за да видя как се променя. Оказва се, че чертежът изглежда добре в следните мащаби 1:1,1:15,1:20,1:25. В следните мащаби 1:5, 1:8 , 1:10, 1: 50 се получава така , че надписите са много големи и искат сериозно наместване.
Здравей, напълно нормално е това тъй като разликата между 1:1 и 1:50, като порядък е доста голяма съответно и разликата в анотативния текст при тези мащаби също да се различава осъзаемо.

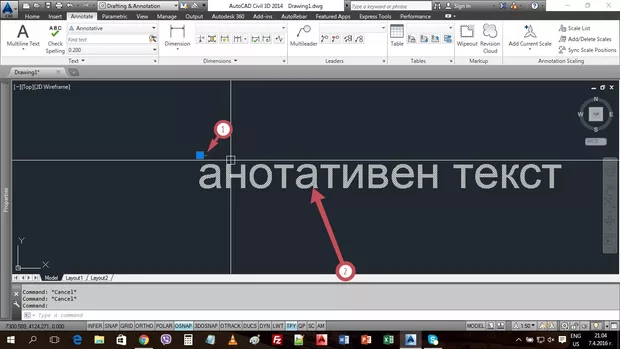

На снимка 1 позиция 1 - анотативния тескт при 1:1, и съответно при 1:50 - позиция 2.

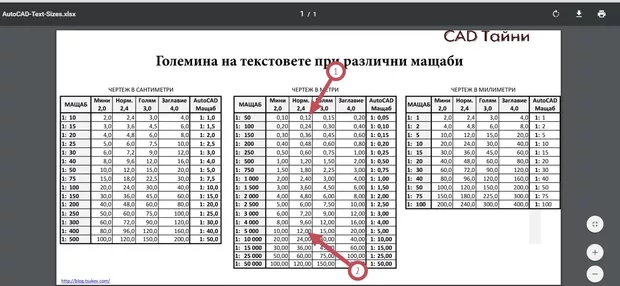

Препоръката ми е да се върнеш на уроците ( от модул 3 ) в които се дава разяснение за класически и анотативните мащаби и да сравниш например при чертеж в метри рализликата при 1:50 ( 1 paper към 0,05 drawing units ) и 1:5000 ( 1 paper към 5 drawing units ) в model text height _ при една и съща височина в _ paper text height.... разликата е 100 пъти. При височина на текста 2,4 при мащаб 1:50 следва височината в моделното да е 0,12, при 1:5000 следва да е 1,2 височината в моделното пространство.
Надявам се да съм бил полезен с отговора, ако има някакво недоразбиране пиши ще дообесня.
Az otvariam dwg-to kam uroka - s negovite si nastroiki i t.n ....i prosto klikam na mastabite. Poneje sa anotativni, ochkavah tekstovete da se promeniat spriamo justificationa, koito im e zadaden i da e nujno malko korigirane tuk i tam , a ne nanovo da se namestva vsichko.
Здравейте! В дадения файл е така понеже, някои от мащабите за променени, например 1:50 ( 1 paper към 5 drawing units), а други не - пр. 1:5 ( 1 paper към 5 drawing units). И така се получава, че мащаб 1:50 и 1:5 са еднакви, което в действителност не би трябвало де е така.
Благодаря !
