Защо блока не се поставя там където му посочвам?
Нарисувах си фигурка и я направих block, после направих правоъгълник и от Express tools избрах super hatch. Дадох Block избрах го , и тук вече става нещо. Пита за първа точка ( в урока когато пита за първа точка блока се вижда на курсора на мишката а при мен не ) натискам долния ъгъл на правоъгълникам давам за x y i r 0 и ми запраща блока далеч от правоъгълника нагоре в ляво и ме пита дали това местоположение ме устройва. Е няма как да ме устройва :). Повече ме е яд, защото опитах преди това за първи път и стана без проблем, но нали да затвърдя знанията рекох пак да опитам , и ето ти проблем.
Здравей,
така както си описал проблема на 99% съм сигурен че базовата точка (base point) на блока, който използваш за създаването на SuperHatch, e някъде на далеееч от самия блок.
Какво имам предвид?
По време на създаване на блока, евентуално си задал координати за Base point 0,0, не си кликнал на точка от фигурата която ще ти съставлява бъдещия блок.
Как най-вероятно си подходил?

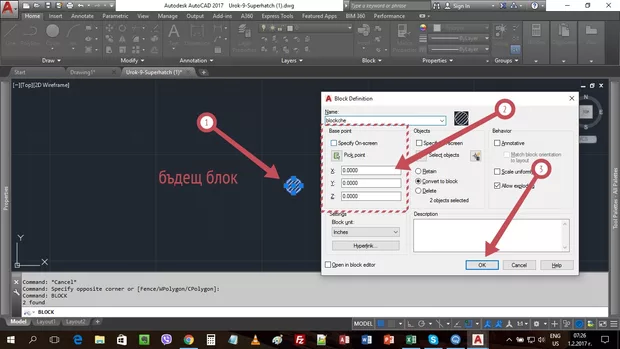

Селектирал си елементите, от които искаш да направиш блок (снимка 1 позиция 1), след това ти се е отворил прозореца за направа на блок, задал си някакво име на блока, НО в полето Base Point си оставил X=0; Y=0; Z=0 (снимка 1 позиция 2). Натиснал си ОК (снимка 1 позиция 3) и готово блока е готов.
Какво се случва при така създаден блок. Негова базова точка, това е много важна точка за един блок от нея зависи при вмъкване, било директно или индиректно през друг инструмент на AutoCAD, къде точно ще се вмъкне блока ти. Блока се вмъква с посочване на координатите именно на тази точка.

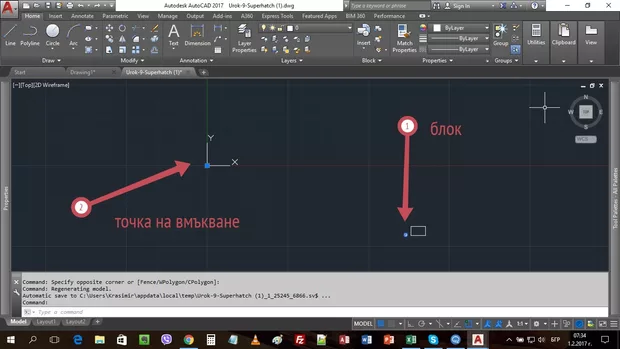

И сега така както създадохме блока, на снимка 2 позиция 1 е блока ни, а на снимка 2 позиция 2 е неговата точка на вмъкване.
И нека сега да видим какво се случва при използване на блока.
Избираме SuperHatch, избираме че искаме да го нарпавим посредством блок, избираме блока който създадохме преди малко иии стигаме до поставянето на блока.Поставянето на блока както уточнихме по горе става благодарение на точката на вмъкване.

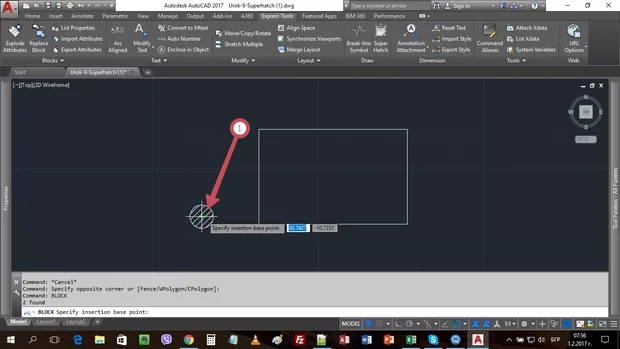

Тръгвам да поставям блока, НО виждам че не е както в урока, блока не ми е залепен за курсора (снимка 3 позиция 1).

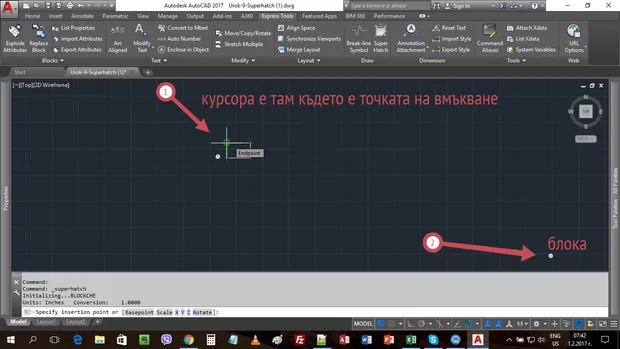

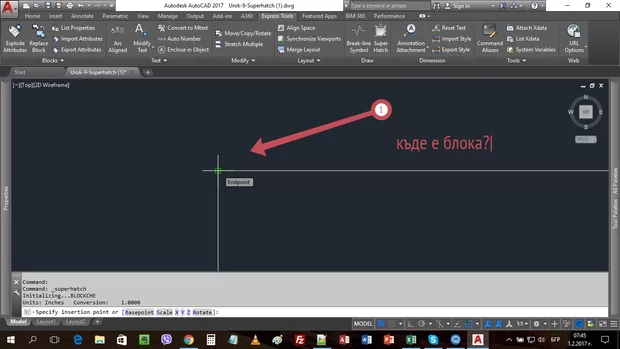

Нека се отделечим малко. На снимка 4 позиция 1 курсора ми е до обекта за който искам да сложа блока, там е и неговата точка на вмъкване, обаче блока е далеееч долу в дясно в моделното пространство (снимка 4 позиция 2).Затова не виждам блока прилепен към курсора на мишката. Съответно ако кликна така както съм се прихванал към обекта, следва да остане спрямо точката си на вмъкване именно там където съм показал на снимка 4 позиция 2.
Надявам разбра защо се получава така.
Сега по-важния въпрос:
Как да го оправя?

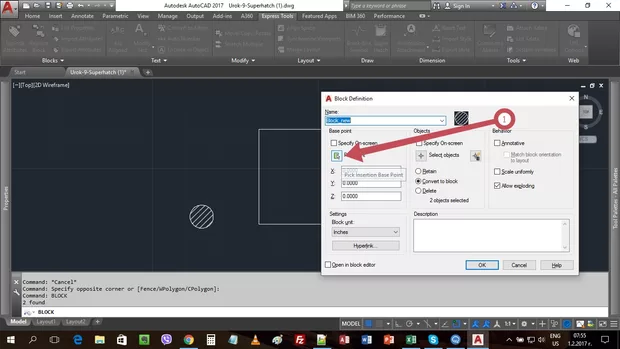

Вариант 1: - направи блока изначало като този пък когато го създаваш кликни на показания на снимка 5 позиция 1 бутон Pick Point
Следва AutoCAD да ти даде възможност за избор на конкретна точка, избери подходяща точка, която да лежи на елементите на бъдещия ти блок - снимка 6 позиция 1.
Следва да се върнеш пак в същото меню за създаване на блок избери ОК.
Следва да си създал блок с точка на вмъкване която лежи на самите елементи на блока.
Вече няма да имаш този проблем при SuperHatch, който беше описан по-горе.
Варинат 2 да модифицираш блока - като го преместиш елементите му в базовата точка.

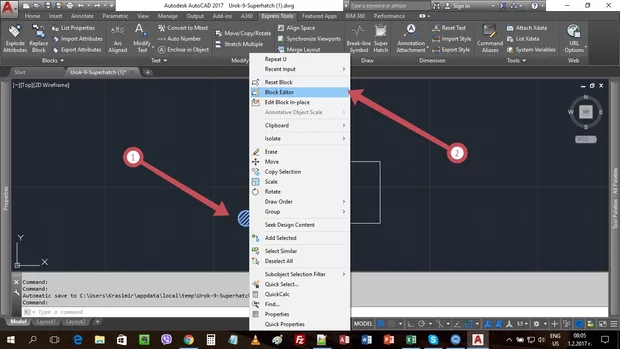

Избираш блока (снимка 7 позиция 1) и даваш десен бутона, излиза ти падащотo меню от него избери Block Editor (снимка 7 позиция 2)

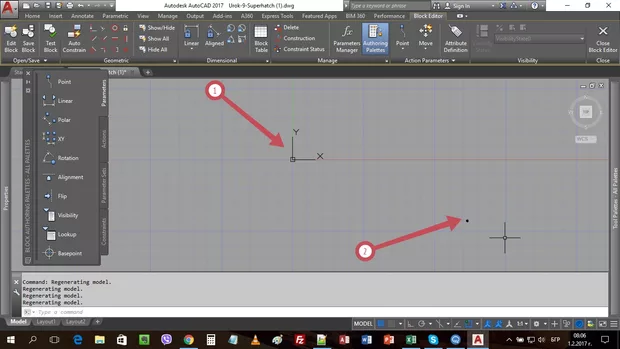

Идеята е да вземеш блока и да го преместиш в близост до координатната знака за координатна система - тя реално е твоята точка на вмъкване (снимка 8 позиция 2)

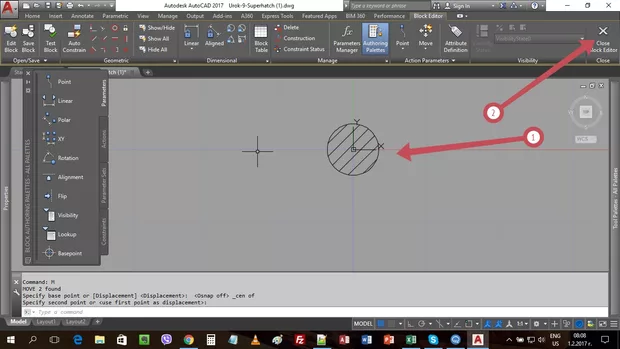

След което прицизно (с прилепване) поставяш елементите в началото на координатната система така че началото на коорд. система да съвпадне с точката в която искаш да бъде твоята базова точка (точката на вмъкване - снимка 9 позиция 1).Натискаш бутона Close (снимка 9 позциия 2)

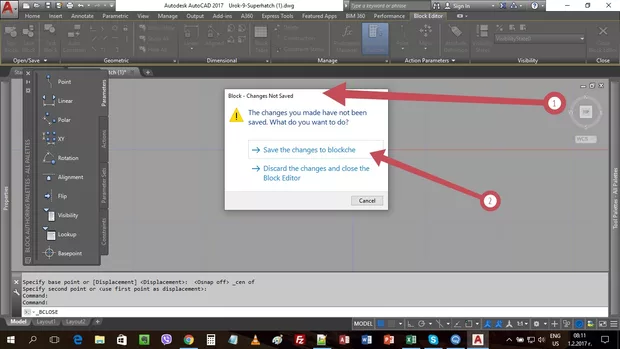

Следва AutoCAD да те попита дали искаш да запазиш промените (снимка 10 позциия 1), казваш Да ( Save ... снимка 10 позиция 2).
Следва да нямаш описания по-горе проблем с SuperHatch.
Блокове са необятна тема и имат своята специфика, не напразно има цял курс за блокове в Aula :).
Надявам се да съм бил полезен с отговора.
благодаря за урока. не го знаех това с точката. става вече лесно и бързо. Само да попитам готовата щриховка си остава за този обект в който сме избрали вътрешна точка, и не можем да я ползваме да защриховаме друг район, трябва наново да се прави. и с Match properties не става.

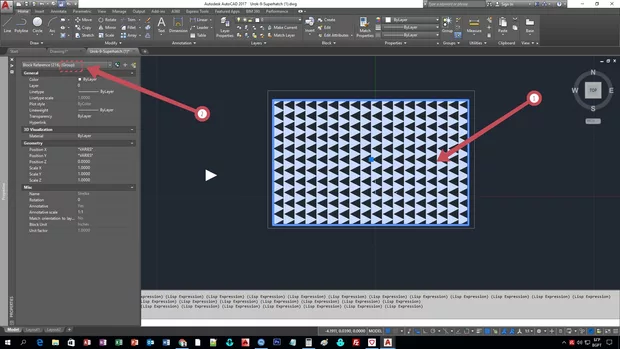

Здравей, няма как да се получи. Реално в рамките на затворения контур ти създаваш група от обекти (снимка 1 позиция 1 и 2).
