Защо AutoCad не ми изчертава линия от 5 единици?

Здравей, Ивайло.

По какво съдиш че задавайки 5 единици за изчертаване на даден обект (например линия), той не е 5 единици?

Здравей! Съдя по това, че не изчертава никаква линия и си мисля дали това не е от мерната единица за изчертаване, защото при въвъждане на 5 нищо не се получава, а при въвеждане на 500 или 200 се изчертава така както на видеото.

Да разбирам.

Проблема е в това че си се отделечил прекалено много от мястото където изчертаваш обекта и когато си фалеч нанесените от теб пет единици са реално една точка нищо повече, а когато изчертаеш 500 единици ... следва да виждаш линията защото е доста по-голяма. Трябва да се приближиш. Прилижаването ства с колелцето на мишката (scroll - a). Съвета ми е да се приближиш максилно достатъчно към моделното пространство така , че да видиш тази отсечка която си изчертал.

Ето тук:

Какъв е проблема с първите две опции за изчертаване на линии?

в тази тема съм разяснил точно това схващане с приближаването.Изчети я цялата и съм сигурен съм че ще разбереш как се получава, доста подробно е описана.

Ако все пак има нещо което те тревожи и не постигаш крайния резултат пиши за да дообесним тук във форума.

Здравей Краси! Благодаря за отговора всичко се получи както трябва. Може ли малко помощ започнах със Упражненията от 2ри модул по курса за AutoCad, та въпросът ми е можеш ли да ми кажеш какво трябва да направя за да ми излезнат размерите на фигурата за да си проверя дали всичко е правилно. Вторият ми въпрос е също по упражнение 1 защо като напиша 135 градуса както е показано на графиката моята линия отива във съвсем друга посока, да не би да има грешка и градусите да трябва да са 35 ? Съжелявам ако въпросите ми са глупави. Поздрави и Благодаря

Супер е че нещата са се получили така както очакваш.

По отношение на урока с упражнение 2 в което искаш да провериш дали нещатата са изчертани правилно, препоръчвам ти да сложиш оразмерителните линии, когато преминеш през модул 5 от курса Надписи, оразмеряванe и собствени стилове , то да се върнеш на това упражниние и да нансесеш оразмерителните линии и да се провериш. В модула за който говоря са показани различните видове оразмерителни линии, настройките по тях - височина на текста, отстояние на текста и т.н.

Това е цял модул и няма как с няколко реда да пресъздам тук, как да изпозлзваш най-пълноценно оразмерителните линии. Ако наистина си много не търпелив да се провериш само ще загатка къде се намира инструмента за създаване на оразмерителни линии.

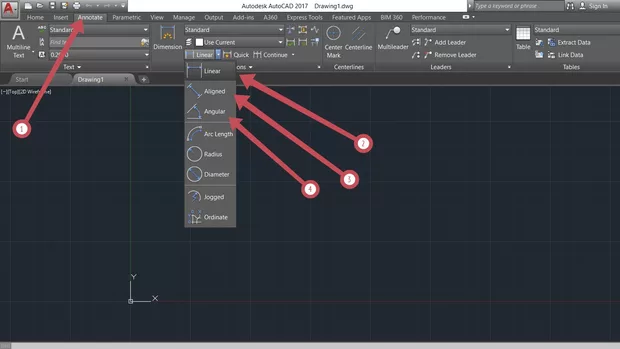

Отиди на раздела Annotate (снимка 1 позиция 1) и селд това в раздела Dimenssion кликни на стрелкичката при която пише Linear, следва да ти се покажат опциите за видовете оразмерителни линии, а именно Linear (снимка 1 позиция 2) - за ортогонални линии, Aligned (снимка 1 позиция 3) за наклонени линии, и Angular (снимка 1 позиция 4) съответно за ъгъли. Избираш съответния вид оразмерителна линия, кликваш в първата точка, кливаш в последната точка на линия, след което изтегляш курсора в посоката в която искаш да поставиш оразмерителната линия и кликваш там където искаш да я поставиш. Това е в най- най- общи линиии начина по който се изчертават оразмерителни линии.

Пак подчертавам това упражнение за да се отренират начините на изчертаване на даден обект, не толкова котирането му, чудесна възможност за упражнение след преминаване на модул 5 е да се върнеш тук определно.

По отношение на това че линията отива в съвсем друга посока , това зависи от системната променлива ANGDIR , която управлява начина по койтосе възприемат ъгилите от AutoCAD.

Ако изпишеш в командния ред ANGDIR, и зададеш след това стойност 0 - следва въвеждайки 135 градуса те да се приемат обратно на часовниковата, ако пък въведеш стойност 1 - то следва завърнането на стане по часовниковата стрелка. От там идва проблема.

И накрая, но не на последно място имам една молба :). Ако мога да те помоля когато задаваш даден въпрос, който не е естествено продължение на дадена тема задай направо нов въпрос и то под урока под който смислово въпроса е свързан. Така печелиш първо ти защото шанса да ти се отговори по-бързо е в пъти по-голям, другото което форума става по-подреден и когато някой друг се запита същото ще може бързо и лесно го открие като отговор във форума директно под урока.

Другата ми препоръка е т.к. спомена че си начинаещ - гледай уроците, но хвърляй и едно око на форума, ако погледнш под урока с упражненията, съм сигурен на 99% че и някой друг е изпитал същитите затруднения при работата с AutoCAD по врем на направа на упражнението и е задал подбен въпрос, така бързо и лесно не само че ще откриеш отговор на въпроса си, НО ще погледнеш и някоя друга тема която ще покачи познанията ти.

Мога да ти гарантирам че както си тръгнал да правиш всички упражнения, това че питаш за тях, това че изпреварваш с питанията си неща в последдващите уроци , сега ако добавиш и четене на форума ..... сигурен съм че в края на курса ще си на изключително високо ниво на познание на AutoCAD.
