Въвеждане на ъгли в AutoCAD
Публикувам тук въпроса и отговора на Марий Мирошниченко, който получих по имейл, за да може и другите да видят решение на задача 2. Преди да видите решението е препоръчително да се пробвате сами да я решите.
Г-н Цукев Здравейте,
Както всички останали така и аз искам да изкажа адмирациите си за „AutoCAD Формула“ и най-вече, че го споделяте с останалите имащи желание да научат нещо и да се развиват. Тези знания са Ви коствали доста труд и четене. Със сигурност доста се затруднявате да отговаряте на многобройните въпроси тъй като времето е оскъдно за всички и предварително се извинявам за притеснението по имeйла. Това за което пиша се отнася за седмица II урок 9 упражнение 2. За мен е важно да знам правилният път за изчертаването на тези чертежи за да мога за напред да имам „сламка“. Гледах урок №6 няколко пъти и „очите ми се отвориха“ много за нещата но изчертаването на линия под ъгъл от дясно на ляво и от ляво на дясно , но в обратна посока ме затруднява. Това е начинът по който аз съм подходил:
L/space first point 1,1 next point 4.1,1 next point 4.5,2.2 изчертавам в абсолютна координатна система, следващите линии изчертавам в относителна координатна система с @2.3,0 и т.н.Първият <150 чертая с командата L/space @1.4<30 вторият <150 чертая DYN L/space 1.6tab/<120 ,третият <45 чертая с командата POLAR <135/2.2 , четвъртият <45 и петият <60 не зная с коя команда да ги начертая така както ги чертая линиите ми излизат в обратна посока и им правя MIRROR и така изчертавам детайла но едва ли това е начина. Последният <120 не зная защо е даден ?
Моля ако е възможно да поснете или да ми изпратите стъпките на изчертаването с командите за този урок за проверка.
Благодаря предварително!
Ето и моят отговор:
Здравей,
схемата изисква определени сметки на ум, защото и в практиката никога входните данни не са ни дадени така, както бихме ги въвели в Аутокад или която и да е друга програма.
Така например добре си се усетил, че вместо да се вкарва 150 градуса на първия ъгъл се ползва @1.4<30 (като правим сметката на ум 180 - 150 градуса = 30)
Вторият 45 градуса може да го начертаеш по два начина @1.4< 225 (180+45) или @1.4< -135 (180-45)
Важно тук е, че ако Аутокад реагира не както очакваме, трябва да проверим дали не е променена настройката ANGDIR. Пише се ANGDIR в командния ред и се въвежда 0. ANGDIR по подразбиране е 0, но може да е променена неволно и това да доведе до объркване.
Накрая 120 градуса не е необхдимо да се въвежда - може да се напише просто "c" за close.
Фигурата може да се начертае по повече от един начина, но ето как бих я начертал аз:
Command: L
LINE
Specify first point: 1,1
Specify next point or [Undo]: 4.1,1
Specify next point or [Undo]: 4.5,2.2
Specify next point or [Close/Undo]: 2.3
Specify next point or [Close/Undo]: @1.4<30
Specify next point or [Close/Undo]: 2.1
Specify next point or [Close/Undo]: @1.6<120
Specify next point or [Close/Undo]: 1.3
Specify next point or [Close/Undo]: 1.4
Specify next point or [Close/Undo]: @2.2<135
Specify next point or [Close/Undo]: 1
Specify next point or [Close/Undo]: @1.5<225
Specify next point or [Close/Undo]: 1
Specify next point or [Close/Undo]: @2.3<-60
Specify next point or [Close/Undo]: c

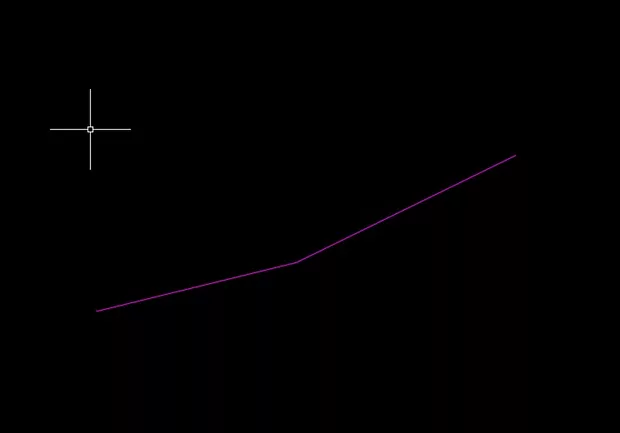

Благодаря за подробното описание!С втората фигура имах затруднение,докато я изчертая правилно.Първо направих две грешни схеми, но от третия път стана.След това като видях вашия начин за изчертаване, пробвах и него, от където пък ми стана ясно какво точно прави командата DYNPICOORDS - при мен беше 0 и като изписвах координатите за втората точка (4.1,1), линията стана наклонена,вместо хоризонтална.И след поправка на настройката, всичко си дойде на мястото. Благодаря за подробния курс.Освен лекциите ,коментарите под тях са много полезни! Успех на всички,които се учат!
Това търсех от 1 час. Благодаря Рени. Какво ли не правих и линията все се изкривяваше. Сложих стойност 1 на DYNPICOORDS и всичко си дойде на мястото Благодаря отново.

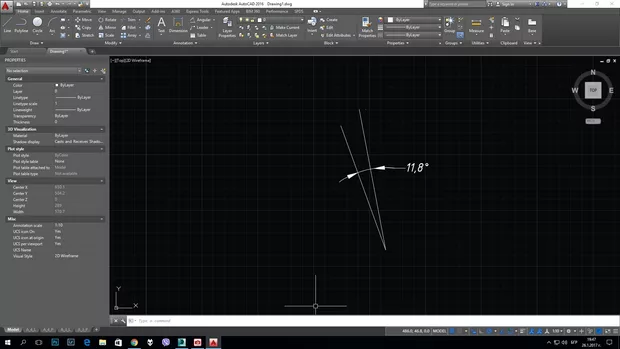

Добре, но в упражненията има все линии които са успоредни на x или у. Грдусите са някакви кръгли числа. Ако имаме наклонена линия и някакъв ъгъл в градуси и секунди, как се процедира.
Тогава сметка на ум няма да може. Мене лично страшно ме мъчат ъглите в Ауто кад. Няма ли начин да се напише направо ТАВ - ъгъла и готово. Или нещо подобно.
Георги. Аз лично в тези упражнения въвеждах ъглите с Таб, ако искаш ще ти пусна моя начин на изчертаване.
