Как се задава точността (броя на значещите цифри след десетичната точка)при чертане и при размерите?
При мен е зададена – 4 цифри. При размерите ги коригирах чрез Precesion в Properties Вторият ми въпрос е свързан с мащабния коефициент на осевата линия. Избрах го „ръчно“ след няколкократна промяна на Linrtype scale на 0.08. Използвах осева линия защото начертах фигурата чрез Mirror. Осевата линия е ACAD_ISO10W100. Двата размера в зелено, които се получиха след начертаването съвпаднаха до 4 знак с изчислените. Може би защото е чертано с точност до 4 знак

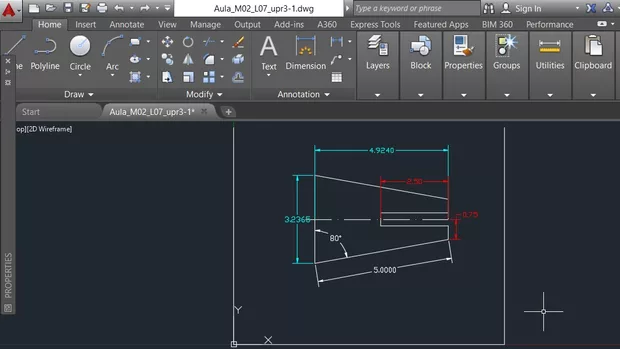

Извинявам се. забравих да прикача скрииншота
Здравей, по отношение на първия въпрос.
Каква да бъде прецизността, която да се показва в Properties, при бързо измерване с Distance и т.н. може да бъде променена от командата Units.

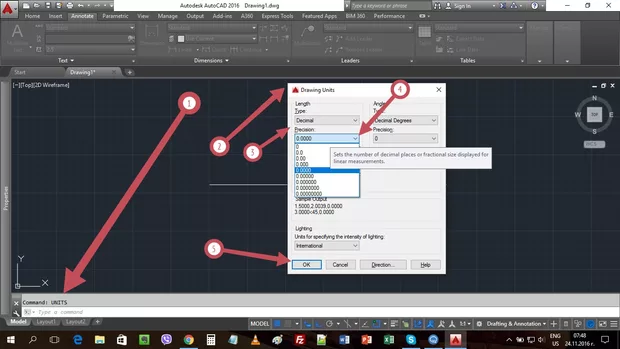

Изпиши командата Units в командния ред следва да ти се появи менюто показано на снимка 1, там в раздела промени Precision.
Това обаче не променя факта че дадена линия е със стойност 255,58584818482 тя е с тази точност на изчертаване тази, но това което ще видиш в Properties е прецизността с която искаш да работи - например ако си задала 0,00 следва да виждаш 255,59 като стойност.
По отношение на втория въпрос.
Темата за типа на линията е доста дълга има цяла книга по този въпрос. Е - книгата е на инж. Иван Цукев и се казва : "Тайните на нестандартните линии в AutoCAD".Ако тръгна да пиша по темата бих изписал доста.Затова препоръката ми е да прегледате книгата.
Ето и няколко теми от форума, в които е коментиран мащаба на линиите. Там също има доста изписано, надявам се да помогнат.
Защо след като променя типа на линията тя изглежда непроменена?
Пунктирани линии и различни мащаби
На кои линии LTSCALE променя мащаба - на всички или на всички еднотипни?
