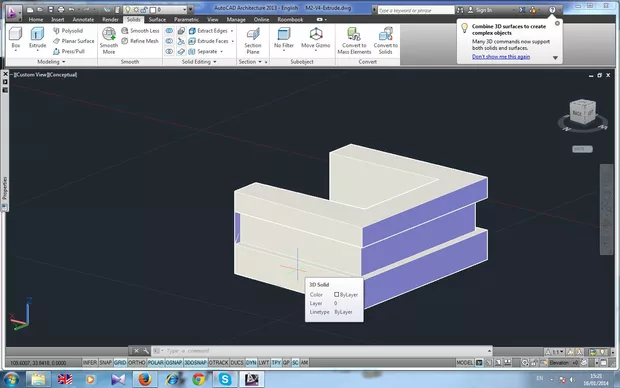

Как се получава първата фигура?
чертая първата фигура, местя координатата ситуирам я по х и у както е в упражнението по повърхноста на солида, чертая правоъгълника, чертая 3Д полилинията екструдирам и правоъгълника не се появява от другата страна, въпреки това продължавам упражнението правя substract на двете фигури и изрязването приключва без да пробие и да се покаже https://upload.aula.bg/screenshot17e5d0-23cf521e.jpg Къде бъркам и защо substract не изрязва напълно първия солид
Най-вероятно 3D полилинията не е прилепнала към последния ръб на солида. Във всеки случай провери какъв е този "остатък" - 3D solid; Surface; Region! / Properties с Ctrl+1/.
проверих го даваше ми го като 3D solid след като го explode ми го даде като region. Казваш че не мие прилепнала полилинията но не знам как да я направя за полепне. Накрая се принудих да включа всички отметки на 2D и 3D snap но пак не искаше да ми се закача или пък се закачаше много трудно на верния ръб. В края на краищата как мога да довърша изрязването в този случай
1.При нормално прилепване
2. Без прилепване като част от целия солид
3. След "гръмване" всичко става на региони в този случай
4. Presspull на малката повърхност
5. След Presspull и то в посока навън
6. 3D полилиния изскачаща извън ръба /след изключени прилепвания/
7. След Extrude
8. След Subtract
Най-добре е да си направиш отново първоначалния солид, защото този може да има "вроден порок".
Съжалявам , направих го отново във нов чертеж стъпка по стъпка както е в упражнението и отново се получава първоначалната фигура т.е. пак солидът не е изрязан до края
Съжалявам , направих го отново във нов чертеж стъпка по стъпка както е в упражнението и отново се получава първоначалната фигура т.е. пак солидът не е изрязан до края
Съжалявам , направих го отново във нов чертеж стъпка по стъпка както е в упражнението и отново се получава първоначалната фигура т.е. пак солидът не е изрязан до края
Съжалявам , направих го отново във нов чертеж стъпка по стъпка както е в упражнението и отново се получава първоначалната фигура т.е. пак солидът не е изрязан до края
Какво става Тихомир?
Нещо, което би трябвало да е елементарно се "запъва като магаре на лед". Да не би правоъгълникът да не е преместен коректно в равнината в която е създаден?! Най-добре покажи другия ъгъл на солида в няколко варианта: Веднаж с изчертан и преместен правоъгълник; след копиране показваш правоъгълника и 3D полилинията; след това екструдиране по пътя на полилинията и накрая изваждане на единия от другия солид. Провери си и прилепванията дали работят, включително и в 2D. При прилепване на 3D полилинията към последния ръб на солида изключи всички прилепвания и с Shift и десен бутон на мишката маркираш Perpendicular. Изобщо покажи всичко за което се сетиш като полезна информация. Разбира се най-добре да е в един скрийншот за да не товарим излишно системата за прикачване.
Освен това, какво е това съобщение за солиди в повърхности?!
https://upload.aula.bg/screenshot33928db-25bf1385.jpg https://upload.aula.bg/screenshot5adbc4e-1e547d0cb.jpg
Ето го целия процес и резултатът е пак същия. Така и не мога да разбера защо не се получава
Вижда се, че си на AutoCAD Architecture 2013. Аз съм на чист AutoCAD 2013. Може да имаш настройки, за които не се досещам, но ако искаш, опитай да ми изпратиш този файл на [email protected].
Тихомир,
Диагнозата за "вродения порок" на първоначалния солид май се оказа вярна. Забравил си правите ъгли и няма как да се прилепиш с перпендикуляр. П-образният солид, който изваждаш от големия солид е под остър ъгъл спрямо тази повърхност, където очакваш "отпечатък". И затова остава едно неизвадено парче.

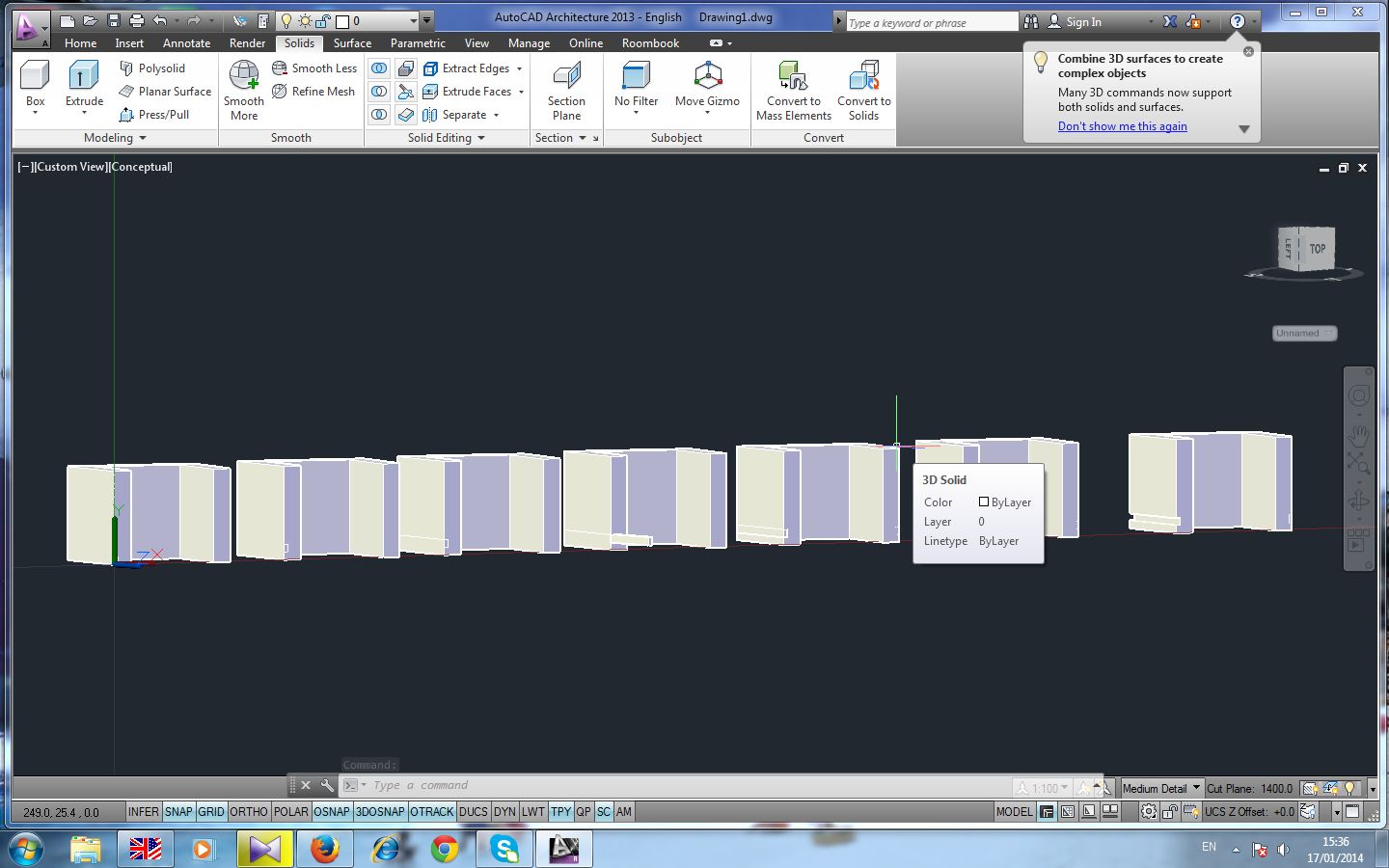

1 и 2- твоят вариант
3; 4 и 5- моята проба
Не знам как е станало защото внимавах за правите ъгли, но след като го направих отново и с още по -голямо внимание включих орто сега вече всичко е ОК. Благодаря още веднъж
