Проблем с оразмеряването
Здравей, Иване!
Първо-позволявам си да се обръщам така фамилиарно към
теб, защото след всички тези уроци, които изгледах вече те чувствам
като приятел. Нека да не съм банален и да се обяснявам колко полезен за
мен е този курс. Ти си го знаеш.
Въпросите ми са свързани с

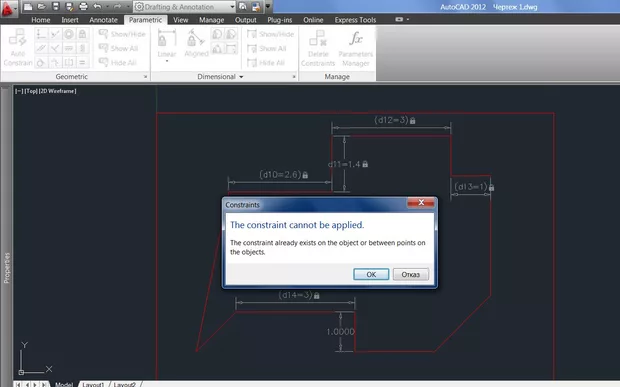

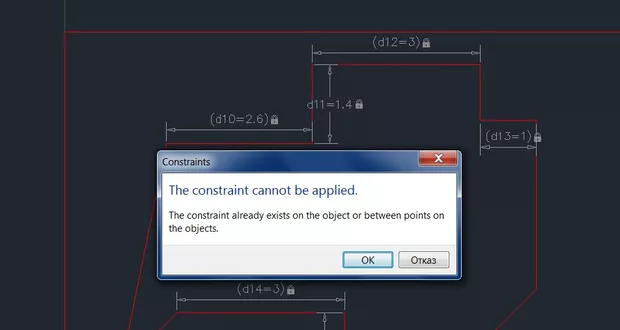

упражненията към последния урок 10 от модул 2. Излиза ми това съобщение
на екрана и не знам как да продължа. Освен това се опитах да оразмеря
чертежите но означенията са доста по-различни /и по-грозни /при мен
отколкото в твоите примери. Това важи и за трите упражнения. Не знам как
да променя настройките за оразмеряване, защото това оразмеряване не ми
харесва. Освен това не бих искал да експериментирам с програмата за да
не станат по-засукани нещата и да не успея да се върна в сегашното
състояние. Успех на всички!
Бих искал да попитам още защо ми излизат катинарчета след цифрите от оразмеряването и как да си настроя мащаба и мерните единици?
Проблема идва от това, че сте използвали параметрични оразмерителни линии. Използвайте функциите за оразмеряване от менюто Annotate, където се намират Dimensions.
Здравей, Росен.
Както колегата инж. Атанасов е споменал по - горе, проблема при вас идва именно от използването на параметрични оразмерителни линии.
Тъй като видях че нямате записан курс по AutoCAD Формула II ( Блокове ) ще си позволя съвсем накратко да дам едно допълнение към отговора на колегата.
Първо какво са параметричните оразмерителни линии и къде се намират те ?
Най - просто казано параметричните оразмерителни линии са оразмерителни линии чиято цел е да ограничим геометрията на обекта.
При стандартни оразмерителни линии при които променяйки геометрията на обекта ( ако ест. са асоциативни ) следва оразмерителните линии да се променят заедно с геометрията, тук ролята на параметричните оразмерителни линии е точно обратната на база на тях можем да променим гометрията на един обект, променяйки стойност на параметричните оразмерителни линии. Т.е. Параметричните оразмерителни линии са определящи за геометрия на обекта. Няма да влизам в подробности има цял един модул в курса по AutoCAD блокове в който инж. Иван Цукев ги р разгледал подробно в комбинация с геометрични ограничения, в комбинация с fields, как могат да се изпозлват и в блокове.

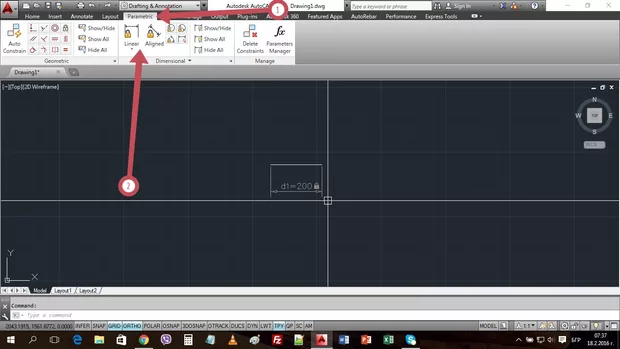

Къде се намират тези параметрични оразмерителни линии - на снимка 1 позция 1 съм показал раздел, а с позиция 2 съответно е показано местоположението съответно на линиите.
Второ Къде са стандартните оразмерителни линии които искате да ползвате на този етап от време.

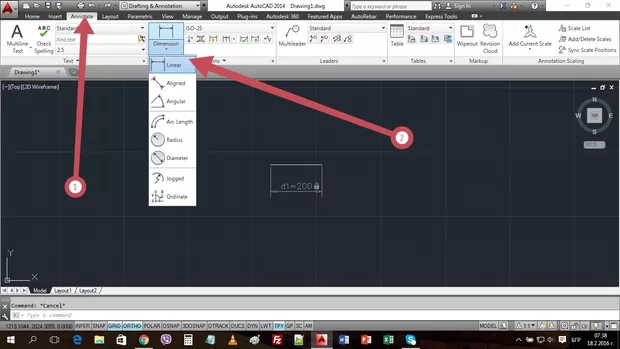

На снимка 2 позция 1 е показан раздела, съответно на снимка 2 позиция 2 са оразмерителните линии.
Надявам се да съм бил полезен с отговора и да сем решили казуса.
