Трябва ли да се отказа да използвам flip действие?

Question

Наистина ли трябва да се откажем от действието flip?
 Ако е така да не се мъчим да откриваме топлата вода.
След flip завъртяният ъгъл вече не е адекватен,, защото +90 градуса
не увеличава, а намалява крилото. +90+180 след flip сигурно става 270. При огледално копиране на блока без flip разтягането в двете посоки се запазва.

Иван Цукев · Accepted Answer

Няма нужда да се отказваш от действието flip.

Пусни ми файла по имейл, за да видя точно проблема. Един път изходно положение и след това завъртяно, така че да се развали блока и ще пусна решение тук.

Иван Цукев · Answer

Здравей,

видях ти имейла.

Проблемът с блокът е, че когато се направи действието flip и след това се промени размера не работи коректно stretch действието, което разпъва крилото на врата

Тоест flip действието трябва да обърне stretch действието.

Тук идва и проблема. По принцип правилото е едно действие да не включва друго действие а само параметри.

В старите версии това беше разрешено, което доведе до огромно количество проблеми на потребителите. Блоковете непрекъснато се "омазваха", защото хората по погрешка включваха едно действие в друго, което водеше до непредвидими резултати.

За това в Аутокад забраниха едно действие да включва друго действие ... почти :)

Това е изключение при действието flip - там има логика, както при вратата действието да включва друго действие.

Това, което аз направих е

1. Пунсах BACTIONBARMODE и зададох 0

Това ми даде възможността да избирам действие при модификация.

2. Модифицирах двете flip действие като им добавих да включват stretch действието за крилото на вратата.

Това е всичко - няколко клика, но много специфични клика :)

Иван Цукев · Answer

Качвам файла допълнително под видеото, за да могат и други хора видят решението.

Лидия Богомилова Стойчева · Answer

За съжаление стигнах само до т.2. Как се прави модифицирането, за да се включат действията stretch - не разбрах. Аз избрах действията stretch като обекти (защото командата искаше избор на обекти), но не се получи.
А файла - свали врата с променливи размери след flip действие - не успях да отворя въобще. Работя на аутокад 2012, save - 2010. Само, че този файл не е аутокадски.

Исмаил Исмаил · Answer

@Лидия, Модифицирането става по следния начин:

1. След като зададеш 0 на BACTIONBARMODE, избираш действието Flip.

2. Отиваш в Properties/Misc/Selection Set и кликваш на квадратчето за нов избор. 3. Избираш Modify от командния ред.

4. Избираш действието Stretch за крилото на вратата, за да добавиш към избора на обекти и натискаш Enter. Готово вече блока трябва да се държи нормално след Flip-ване.

Благодаря на инж. Иван Цукев за полезния отговор на въпроса.

Константин Петров · Answer

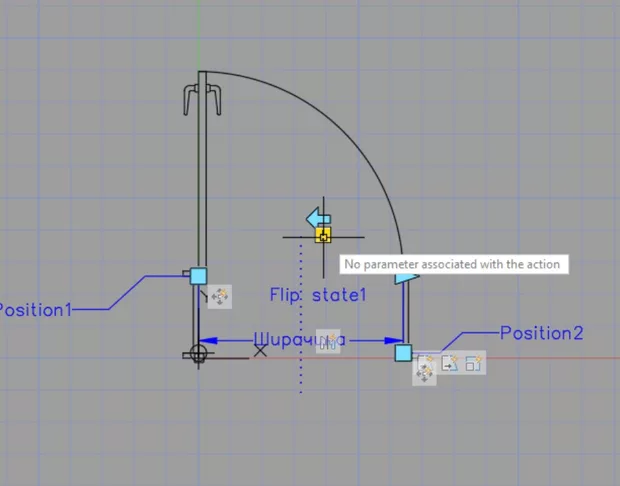

Правя го така и ми казва че няма параметър към действието Flip

Краси Кръстев · Answer

Избери параметъра Flip, може би си ги изпуснал. За да не създаваш наново действие, може да направиш промяна на съществуващата селекция, както е показано в тази тема тук:

Как да модифицираме действие?
