Може ли да вкарам обектите от PDF като стандартни обекти в средата на AutoCAD?

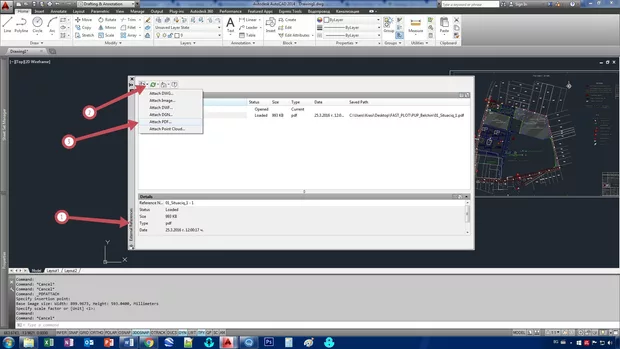

Здравей, това може да стане. Може да закачиш PDF - файла като XREF - снимка 1 позиция 1, 2 и 3.

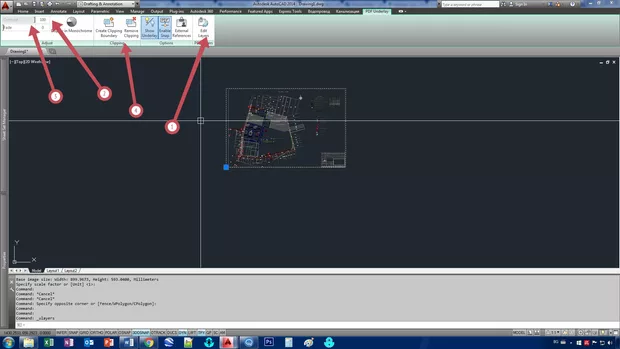

След като go закачиш в по - старите версии на AutoCAD до 2016, може да променяш някои основни неща по PDF - a. Избирайки PDF - а излиза едно контекстуално меню в което има опционалност за промени по него.... те не са кой знае какво може да изключваш или включваш Layer - и ( снимка 2 позиция 1 ) да променяш контраста и изсветляване ( снимка 2 позиция 2 и 3 ) или да изрязваш част от него ( снимка 2 позиция 4 и 5 )

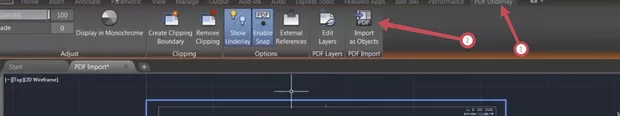

В новата версия 2017, която мисля официално излезна преди 5,6 дни, има един нов инструмент с който обектите от PDF - а могат да бъдат вкарани като обекти на AutoCAD - снимка 3 позиция 2, инструмента пак се намира в менюто PDF Underlay.

Не съм видял доколко инструмента е читав, НО е едно от нововъведенията от версия 2017, което на мен ми допада, НО с оглед че е доста нова версия, все още не съм я инсталирал на компютъра си но в най - скоро време ще го направя и ще върна обратна връзка тук в тази тема :)

Това със слоевете е е удачно да се направи когато PDF е генериран от компютър и в него са запазени слоевете.

Надявам се да съм бил полезен с отговора.

Благодаря за полезната информация !

А би могло да стане и с програми от сорта на pdf2CAD и Any PDF to dwg, които успешно обръщат файла в необходимият формат.

Полезни съвети! Благодаря на всички колеги!
