Може ли да заключим собствените си стилове?

Да няма проблем, ако всичко обаче е преместено и несъшествува като обект нанасен в моделното пространство, следва след Purge да се махне като обект и съответно стил, блок или каквото го няма зададено и поставено никъде... само тогава.

Благодаря, А какво можем да направим когато искаме да копираме обект от друг чертеж в нашия шаблон и желаем той да приеме нашите стилове.

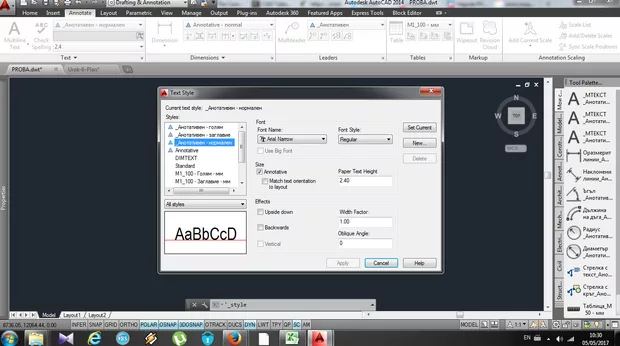

Тук, например, се виждат част от създадените от мен стилове

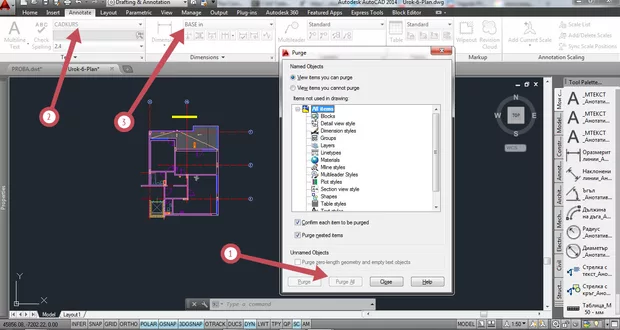

На тази снимка се виждат чуждите стилове. Аз съм почистил чертежа с PURGE ALL и искам да прехвърля обекта в моделното пространство на моя шаблон, но не като блок или XREF.

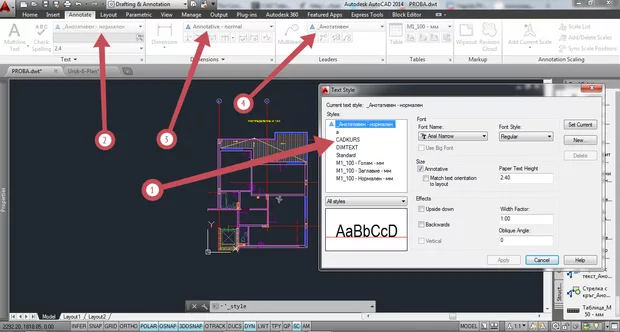

След като го прехвърля чрез copy-paste забелязвам, че той си е запазил старите стилове.

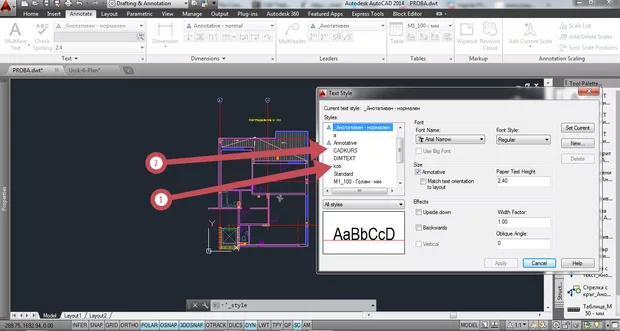

Задам ли му PURGE ALL изчезват и мойте стилове, освен тези избрани по падразбиране. Ако почистя чуждите стилове един по един няма проблем, но това е времеемко и досадно. Има ли друг вариант и защо изчесват мойте стилове?

Здравей,

Първо защо не искаш

когато правиш Purge All ти премахваш всичко което не е използвано в момента в моделното пространство. Т.е ако нямаш нито един създаден реален обект за който да си приложил даден стил, то той следва да се изтрие (да се Purge-не).

Когато обаче копираш обект от друг чертеж то, го копираш със зададена информация към него заедно със стила му.След това ако стиловете прехвърлени от тези обекти не ти трябва, единставения начин да изтриеш стила е като прехвърлиш обекти в твой си стилове, след това нямайки обекти в тези външни стилове, следва Purge all да изтрие стиловете.

Това прехвърляне обаче става

ръчно, или с лисп (за жалост такъв лисп в момента нямам подръка и не мога да ти го споделя - потърси из интернет).

Именно поради тази причина обикновенно се ползва Xref, предполагам бягаш от използването ѝ, защото си взел чертеж който искаш да ползваш наготово, НО да бъде със твойте си стилове.

Civil 3D например това преминаване в стиловете е направено доста по-различно и доста по-удобно, НО там концепцията на software e по-различна.Там имаш палета с стиловете за дадена обект и може да кажеш че всички обекти от този тип следва да са с този стил и след това да премахнеш ненужния стил.

И ето един по-бърз ръчен метод който ми хрумна, като написах това за Civil.

В чист AutoCAD може да направиш същото като направиш един Select similar на даден тип обекти напрмер дименсиите и след това сложиш всички тези дименсии да речем в твоя стил от шаблона, след това няма да имаш дименсии с външния стил което предразполага че може да направиш Purge ALL който да ти изтрие вече неизползваните стилове за дименсии.

Блародаря за изчерпателния отговор! Вече разбрах на какво са се дължали действията на програмата :). Предпочитам да използвам XREF подложки, но ми беше интересно защо ми изчезваха слоевете при PURGE... сега вече знам.
