Може ли да се визуализират линиите ако нямам .lin файла им?

Няма да се визуализират. Ще се визуализират ако използваш командата "etransmit" за съхранение и изпращане.

Здравейте,

инж.А.Ставрев нека да пробваме две ситуации :)

По - долу в коментара ще Ви поставя в няколко ситуации с няколко въпроса към тях .

На снимка 1 имам една полилиния която съм си я направил на моя компютър.

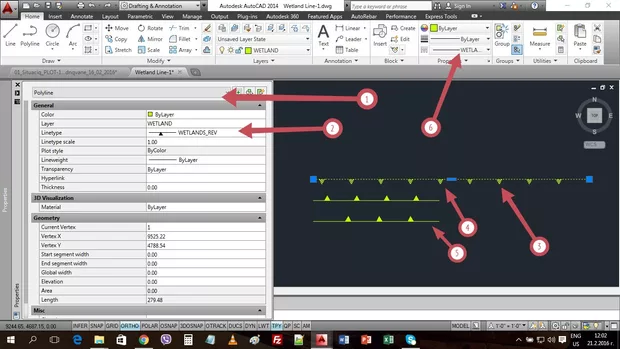

Както се вижда на снимка това е една нестандарна полиния. В Properties се виждат характеристиките ѝ ( стил linetype и т.н.. Шанса да имате абсолютно същата полилиния на вашия компютър е минимален)

Тук слагам един линк от който може да свалиш чертежа ( чертежа НЕ е минал през eTransmit, съответно е save - нат на .dwg 2013, като съответно се уточнихме че точно този тип линия не присъства във вашия компютър)

Линк към файла

Върнете един обратен отговор дали виждате, същото което съм показал на снимка 1.

Нека да пробваме и нещо друго.

Тук :

LIN файл

Качвам самия .lin файл. Пробвай да го заредиш в изцяло нов файл този .lin файл. Успяхте ли ? :)

Отговорете на това какво се случи когато отворихте .dwg файла и какво се случи когато заредихте lin файла, който Ви пратих, в изцяло нов чертеж.

И ще обесня каква е логиката ... и къде са подводните камъни.

Здравейте, инж. Кръстев. Ще ви помоля да ми пратите файла на по-ниска версия, тъй като аз съм с 2012, а не съм убеден, че ако конвертирам с TrueView ще се получи това което искате да изпробвам. Благодаря, предварително!

Ето линк към по - ниска версия

Линк_версия_2010

Без да съм правил eTransmit.

Отворих файлът, който ми изпратихте и да, полилинията се визуализира както на снимката. Отворих нов чертеж и заредих изпратеният *.lin файл или поне се опитах. При зареждането излиза следният надпис "Bad definition of WETLANDS at line 2 of file и line 4". Предполагам или по-скоро се надявам, че сега ще последва и разяснение. :)

Имам и още едно питане. Защо като заредя *.lin файла в изпратения чертеж ми позволява и не ми изписва грешка в определен ред?

Здравей, задаваш си правилните въпроси :).

Идеята е следната.

Относно файла: защо линията се вижда без проблеми, макар и да не съм правил eTransmit. Файла съдържа в себе си информацията за тази линия - а като най - важната информация е стила който е използван за дадената линия.

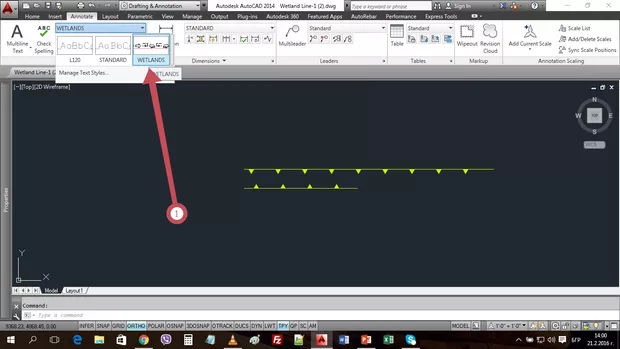

В случая е създаден WETLANDS - снимка 1.

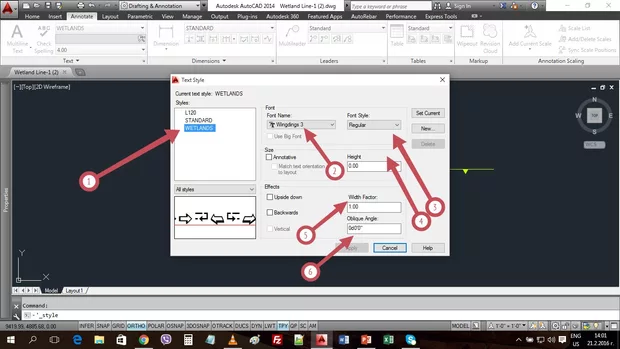

характеристиките на който са показани на снимка 2 ( т.е. този стил е с точно определен FONT и други настройки виж снимка 2.

Т.е. когато си създал линия на база символи, задължително условие е да имаш стила със съответните настройки, в който се намират тези символи от линията.Този стил стой като информация в чертежа ( без eTransmit).

Реално Може да имаш LIN файла, но ако нямаш стила .... ти излиза съобщението :

_Bad definition of WETLANDS AT LINE 2 AND LINE 4 _

Нека да погледнем какво е записано в самия LIN файл

*WETLANDS,-----^-----^-----^----- A,15,0,["p",WETLANDS,S=5,R=0,X=0,y=0],15 *WETLANDS_REV,-----v-----v-----v----- A,15,0,["p",WETLANDS,S=5,R=180,X=0,y=0],15

На втори и четвърти ред е записао за дадения вид линия да взема стила WETLANDS, да НО в изцяло нов чертеж ( предполагам 99,9 % от чертежите ти в момента нямат този стил :) така че да го кажем в друг чертеж) следва да създаваш наново стила WETLANDS за да заредиш .lin файла. Освен това както споменах по - горе най - важен е font -a ( шрифта ) ако избереш някой друг пак няма да получиш същата линия.Най - лесно става ако просто имаш чертежа с линията и го копираш в своя чертеж, така директно следва да копираш стила с дадения font и няма да имаш проблеми.

За сега обаче на пръв поглед всичко изглежда ясно.... няма нужда от eTransmit при изпращане на чертеж без подложка, а само да типове линии... това не е точно така ....

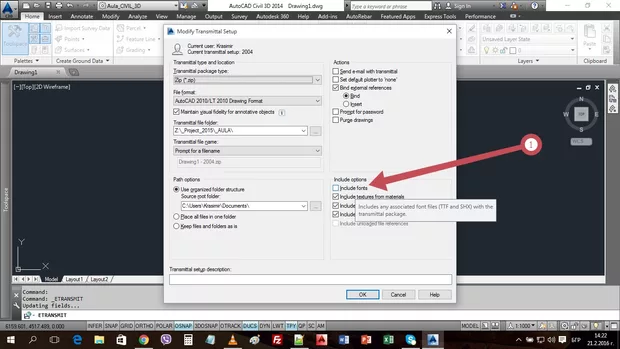

Ако за този стил си задал FONT name който го няма на другия компютър или пък символа който е изпозлван в самия стил е някаквъ вид .shx който е потребителски създаден, т.е. той е уникален и надали го има компютъра на лицето на което го изпращаш, тогава вече eTransmit е важен защото има една отметка която и тя е Include Fonts ( снимка 3 )

С тази отметка запазваш шрифта ( този уникалния създаден от теб ) за стила в който е линията и съответно когато се отвори от другото лице чертежа ( макар и да няма lin файл вътре ) линията следва да изглежда както трябва.

*Какъв е извода - при определени условия ( в повечето случай при ползване на стандартни шрифтове може би 70% от случаите) една линия може да се изпрати без eTransmitt и всичко селдва да е ОК. НО имаме ли _font_ който сме създали допълнително или смятаме че другия го няма най - добре е да се направи eTransmitt.

Въпреки че накратко обясних каква е идеята на този тип линии и по - точно коя информация е най - важната ... Препоръката ми е пращате ли на някого нещо пращайте с eTransmitt - За пример файла който качих в по - горния си коментар, инж. Ставрев нямаше как да го отвори и да прави промени по него защото е с по - ниска версия...... спестява време и нерви :)

Надявам се да съм бил полезен и да съм обяснил осн. идея на този казус.

*Ще загатна още един казус .... какво се случва ако използвания стил в линията е "Standard" ( Standard - стила който е по - подразбиране в AutoCAD и го има при стартирането на всеки един чертеж ) и съм променил настройките за font и го изпратя на друг човек ?

Благодаря, инж. Кръстев. Разискването на този казус бе важна. Радвам се, че подхванахме темата и има доста насоки, в които да се развие. Много интересна загадка сте изложили в края на коментара си. Най-вероятно няма да изглеждат еднакво при вас, който го създавате и при мен, който го разглежда, само и единствено заради стила "Standard". Може и да греша не съм го изпробвал все още :)

Standard стила и при мен и при теб е с име Standard, обаче при мен настройките са едни при теб други, ако прехвърля линията в мой чертеж тя ще има стила, НО ще е с други настройки. Това е и една от причините инж. Иван Цукев често да казва, че да се внимава когато се ползват служебни стилове, слоеве и т.н.

Благодаря! Опитвам се дори когато бързам да не използвам служебните стилове, слоеве и т.н.. Благодаря още веднъж :)
