Може ли да ми помогнете с базово разбиране на командата Array?

Здравей, Дафина.

Каква е основната идея на командата ?

Array - е както знаем е Масив. С командата се прави масив от даден обект. Доста интуитивна команда като цяло.

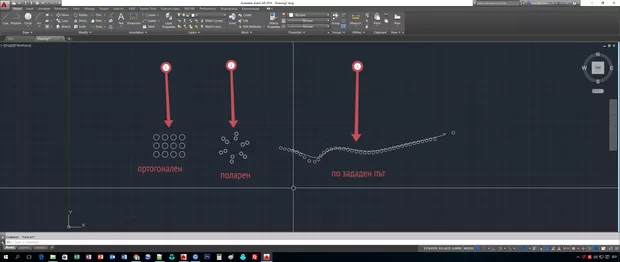

От даден обект може да се създаде масив може бъде: ортогонален ( снимка 1 позиция 1 ) ; полярен ( снимка 1 позиция 2 ) и зададен по даден път ( полиния, spline и т.н. - снимка 1 позиция 3 )

Най - общо как работи.

Имаме даден обект който ще ни бъде основата за масива ( базов обект), например един правоъгълник ( снимка 2 позиция 1 ) ( този правоъгълник да го приемем за една седалка ( стол от трибуна ). Тази трибуна да речем има 5 реда и 4 колони ( т.е. масива който трябва да получим е 5 реда / 4 колони ), отивам на таба Home ( снимка 2 позиция 2 ), след това в раздела Modify ( снимка 2 позиция 3 ) и от там от Array ( снимка 2 позиция 4 ) избирам Rectangular Array ( снимка 2 позиция 5 ).

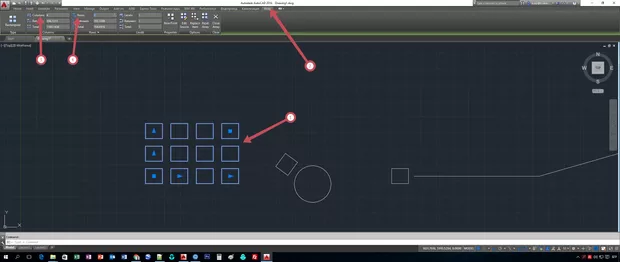

AutoCAD ми създава масив от избрания обект с брой колони и редове по подразбиране. Избирайки дадения масив ( снимка 3 позиция 1 ) може лесно и бързо в контекстуалното меню, което се появява ( снимка 3 позиция 2 ) да променим тези стойности ( снимка 3 позиция 3 - промяна броя на колоните ) и съотвенто ( снимка 3 позиция 4 - промяна броя на редовете ).

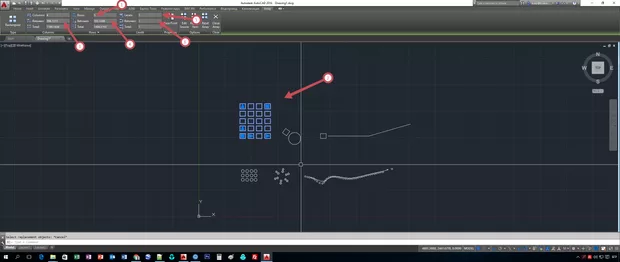

Съответно за броя на редовете ще променя от 3 на 5 ( снимка 4 позиция 1 ), ще натисна Enter и вече имам 5 реда ( снимка 4 позиция 2 ).В Between ( снимка 4 позиция 3/4 - съответно в колоните/редовете ) може да зададем какво да бъде разстоянието между отделните обекти формиращи масива.В Levels ( снимка 4 позиция 5 ) пък може този масив да го размножим в няколко нива по Z т.е. така както виждам масива в равнина X0Y той да бъде размножен през определено разстояние ( снимка 4 позиция 6 - Between ).

Има още няколко опции по промяна на базовата точка на масива, ресет на самия масив но да не влизам в подробности. Въпроса е каква е основната идея при работа.

По отношение на другите видове масиви.

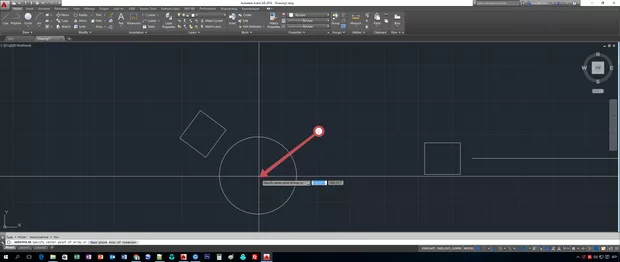

• Полярния. При него също имам базов обект, който ще ни изгради масива. Избираме базовия обкет, след това от Array избираме Array Polar и AutoCAD ни пита за базова точко около която да направи масива ( снимка 5 позиция 1 ). Подчертавам около защото именно на полярния масив идеята е да "размножи" обекта около дадена точка.

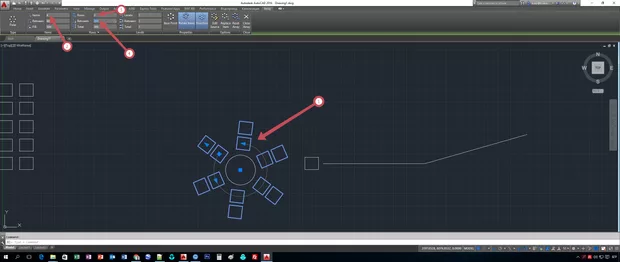

Тук отново избирайки масива ( снимка 6 позиция 1 ) да променим броя на обектите в рамките на един "ред" ( снимка 6 позиция 2 ), можем да променим броя на редовете ( снимка 6 позиция 3 ) и съответно разстоянието между тях ( снимка 6 позиция 4 ) Доста наподобяват тези при Ортогоналния масив само че тук всичко се случва в оркъжност а не в редици :).

По отношение на последната упомената възможност - за задаване на масив по даден път. В урока към този въпрос е показано как се случват нещата. Допълнение прави тази тема тук : Как да се показва прозорец при стартиране на командата ARRAY?. Така че няма да се спирам на нея също иначе бих изписал и показал още много.

Надявам се да съм бил полезен с отговора и да си хванала основната концепция на array ... един обект на база на който правиш масив ( размножаваш този обект в 1. редици = ортогонален масив; 2.около оркъжност = полярен масив; 3. по даден път )

Съвета ми е разгледаш контекстуалното меню и да си "поиграеш" с настройките и ако има нещо неясно питай.

Забележителен отговор за забележителна команда! Ще се ползвам от съвета ти.
