Въпрос към урок: Създаване на лейаути от курс: AutoCAD Формула

Може ли да ми обясните къде греша?

AutoCAD Формула AutoCAD
V.T.

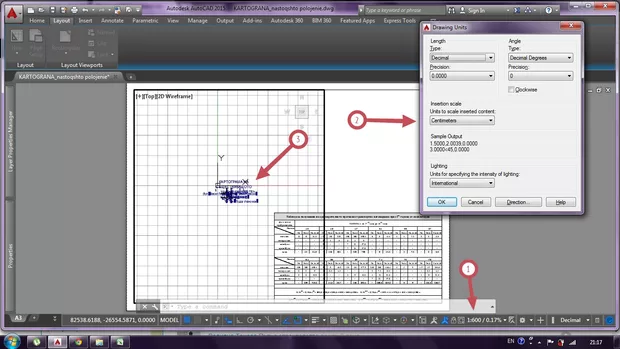

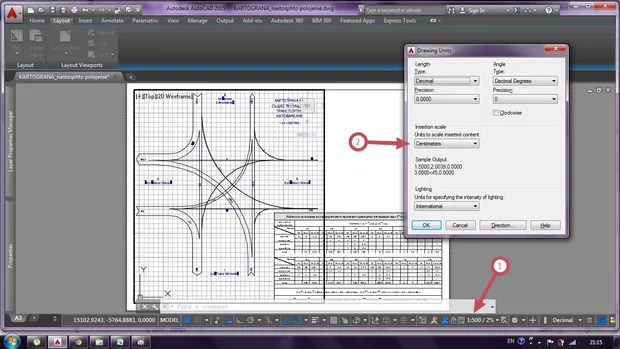

Здравейте, опитвам се да спазвам напътствията Ви, но очевидно някъде бъркам и се надявам да ми помогнете. Искам да създам layout с размер А4,а чертежът да бъде с М1:500 (чертая в cm и в units също съм отбелязала cm).Всички надписи са анотативни, като за начало всичко е наред, но с М1:500 чертежът ми не се побира в А4, затова решавам да го намаля М1:600 и тогава се появява проблемът ми (ще прикача 2 снимки, защото визуализацията ще бъде по-уместна от обясненията ми).

P.s. Реших да сменя layout-a с размер А3 (не съм си мислила, че по този начин ще се подобри, както и да е), просто проблемът си е все същият.


Ангел Тодоров

Погледна ли дали при 1:600 настройките за paper units и drwaing units  са коректни?

V.T.

Много Ви благодаря, наистина уцелихте къде съм сбъркала, при създаването на М 1:600 съм въвела малко повече нули 1 paper unit = 600 drawing unit (вместо 60).
