Каква е разликата между командите?

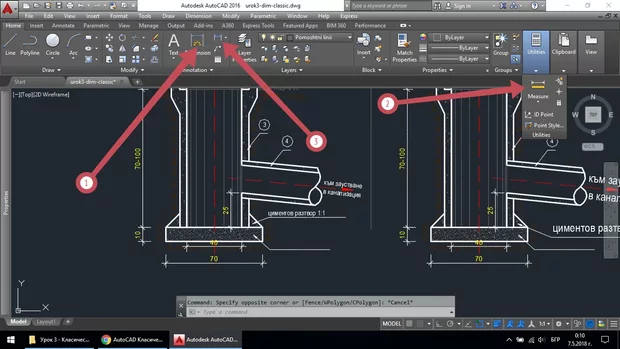

Здравейте, прави ми впечатление, че в целия курс, когато има необходимост от измерване на разстояние, използвате команди Dimension (1) или Measure (2) а не Linear (3). Каква е разликата? Ако има такава, за какво се използва LInear (3).
Здравей, Петко.
Има значителна разлика в командите, които си посичил по-горе.
Да кажем че трите изброени попадат в две различни групи по смисъла на измерване на даден размер в AutoCAD.

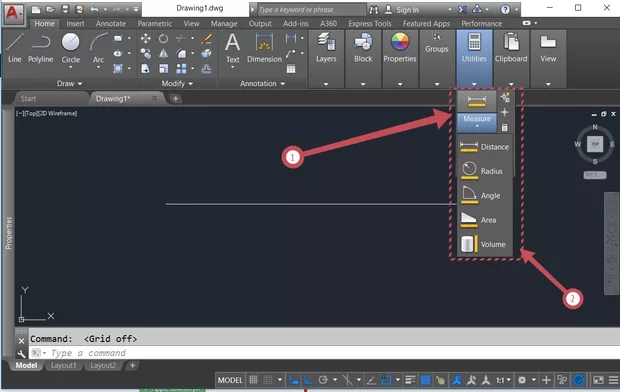

Първата е тази в която попада Measure (снимка 1 позиция 1). В този раздел има набор от инструменти за бързо (временно) измерване на даден размер (снимка 1 позиция 1), било то разстояние - Distance, радиус - Radiu, ъгъл - Angle и т.н..

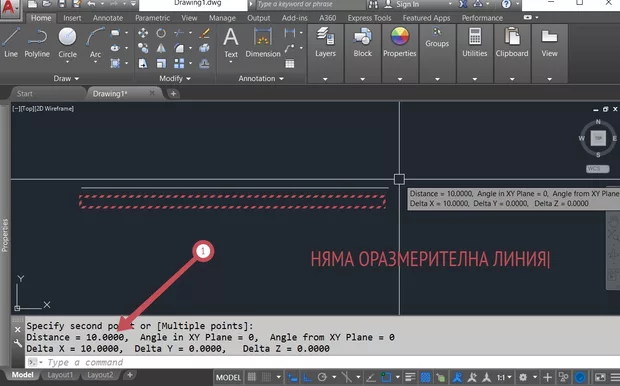

Идеята на тези инструменти е без да се прави оразмерителна линия (снимка 2 позиция 1) да се види даден размер от определен обект.
Приеми го като ролетка, ъгъл или транспортир, които само налагаш върху чертежа за да видиш даден размер, НО не използваш молива за да начертаеш оразмерителна линия. Само проверяваш размера.

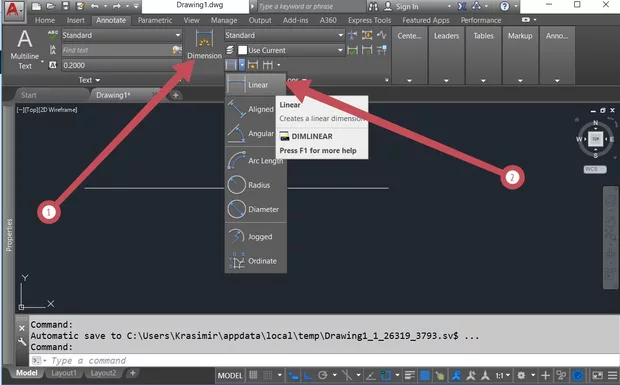

Втората група са изброените от теб Dimension и Linear (снимка 3 позиции 1 и 2)

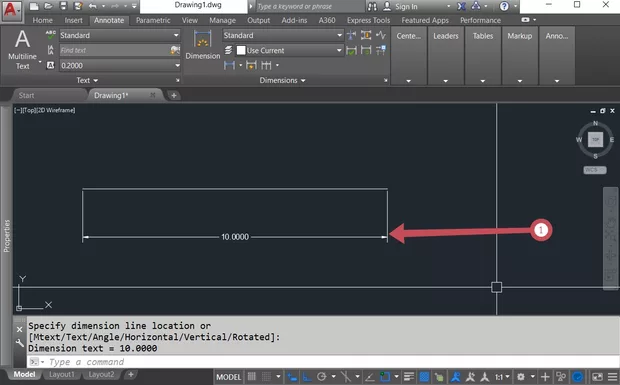

Тези команди вече оставят след себе си оразмерителна линия (снимка 4 позиция 1).
В тази група има различие обаче между начина по които работи Dimension (снимка 3 позиция 1) и начина по който работят - Linear, Aligment (снимка 3 позиция 2) и т.н.
Dimension - от версия 2014 мисля насам е "умната" команда за поставяне на дименсионални (оразмерителни) линии. Избирайки тази команда и посочвайки даден обект, тя автоматично преценява каква оразмерителна линия да постави - ако е наклонена линия ще постави оразмерителна линия - Aligned, ако е окръжност ще постави орамерителна линия за радиус.
Linear - е команда за оразмерителна линия само когато искаме да покажем ортогонален размер, т.е. ако имаме наклонена линия и не искаме даоразмерим ортогоналната проекция на тази линия, ами искаме да оразмерим самата дължина на тази линия Linear няма да ни помогне ще трябва да изберем Aligned. T.e. тук в групата на снимка 3 позиция 2 ние сами избираме конкретния тип ораззмерителна линия спрямо преценката ни какъв обект оразмеряваме. Именно това е разлика тук ние избираме типа, колкото при Dimesion той сам разумно преценява.
Това в общи линии е разликата :)
Ето една тема от форума на Аула, която искам да споделя и смятам че ще е едно добро допълнение тук към тази тема.
Защо под иконката dimension нямам стрелкичка за опции как мога да го променя!
