Каква е настройката на линиите в чертежите: уличен отток?

Когато изчертаваш нестандартна линия ( прекъсната, прекъсната с точки и др. ) мащаба на линията в моделното пространство се определя  от глобална настройка и локална настройка.

С LTSCALE задаваме глобалната настройка за мащаба на линиите.Т.е. промяйки тази настройка следва да променим глобално мащаба за всички линии в чертажа ни.Тази промяна обаче не влияе на стойността записана

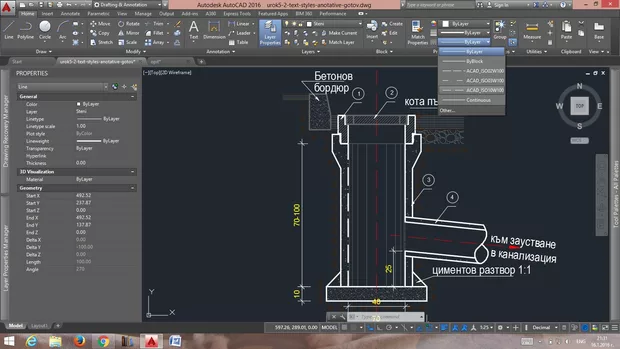

ръчно в Linetype Scale в Properties - снимка 1 позиция 2.Ако задам LTSCALE = 2 следва там да няма промяна в числото записано в Linetype Scale - в новите или във вече създадените нестандартни линии, НО ще има визулана промяна в това как изглеждат нестандартните линии.

С CELTSCALE задаваме локална настройка на мащабите на линиите.Ако зададем CELTSCALE = 0.7 следва всички нововъведени линии да се записват в Properties с Linetype Scale = 0.7 - снимка 2 позиция 2.

Как работят тези две мащабни числа заедно. Ако имаме CELTSCALE = 0.7 и LTSCALE = 2, реалното мащабно число следва да е 0,7 * 2 = 1,4. Като в Linetype Scale нали няма да пише 1,4, ами ще е записано 0,7 - стойноста на CELTSCALE.

Един от препоръчителните начини на работа е:

 CELTSCALE = 1, т.е.  локалния мащаб за всички линии  да бъде 1 ( Linetype Scale =1 в Properties )  и вече да се избере подходящ LTSCALE така че всички нестандартни линии да изглеждат добре в моделното пространство и само на линии които не изглеждат добре да се промени ръчно Linetype Scale.

Спирам до тук защото темата наистина е доста дълга темата. Основни понятия, конкретно и ясно представяне на линиите са представени в E- BOOK - а на

инж. Иван Цукев  - Тайната на нестандартните линии.

Който иска добри основи в познанията си за типовете линии в AutoCAD и техника на използването им да я прочете няма да сбърка.

Надявам се да съм бил полезен с отговора.
