Как се променят units на блок?

Здравейте, Албена Стойкова.

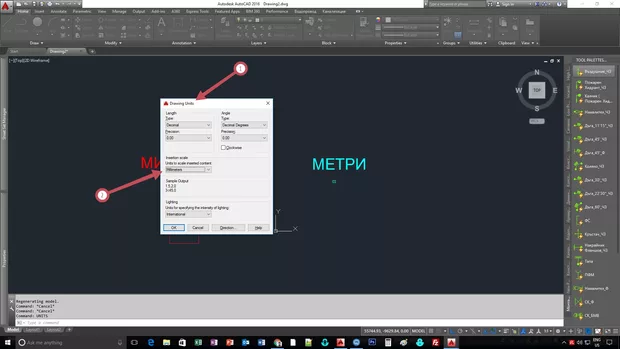

Ако чертежа е с настройки в Units ( снимка 1 позиция 1 ) милиметри ( снимка 1 позиция 2 ), мерните единици в които е прието, че се чертае ( 1 мм е приет да бъде 1 unit ) в чертежа, следва при вмъкване на блок той да се вмъкне в милиметри.

На снимка 2 съм вмъкнал блок ( снимка 2 позиция 1 ), който попринцип използвам за чертежи изчертани в метри, в чертеж с настройка милиметри. След което сменям настройките на метри и вмъквам отново същия блок ( снимка 2 позиция 2 )

AutoCAD реално сам е премащабирал блока, така че блока да бъде съизмерим с това което сме задали като единици в units.

Алтернатива на това това да промениш Units e да използваш системната променлива INSUNITS ( от insert units ) и съответно да зададеш правилната стойност на променливата спрямо това в какво е изчертан чертежа.

4 - милиметри;

5 - сантриметри;

6 - метри.

Още нещо да вметна само. В настоящия курс обърнете специално внимание на това :

Как се създава един блок стъпка по - стъпка ( Модул 2 Урок 6 )?

Защо е важно при създаването му да бъде изчертан едно към едно за мерните единици за който го прилагаме попринцип? На този въпрос е наистина хубаво да се замислите по отношение на съизмеримостта на обектите.

Ето и няколко интересни и полезни теми във форума по отношение на съизмеримостта в AutoCAD.

Как да сглобя два чертежа?

Каква е разликата между Imperial и Metric Scale List?

Надявам се да съм бил полезен с отговора.

Както винаги ! Благодаря !

Моля!

Радвам се че нещата са се получили.
