Question

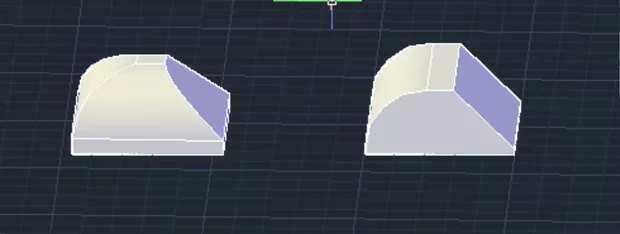

Здравейте. При тренировка по скосяване и заобляне след като заобля даден ръб не мога да скося съседния на него. В приложеното изображение на дясната фигура не мога да скося оставащите два необработени ръба, но мога да ги заоблям. Трябва ли да се спазва някаква последователност при използването на тези две команди или версията ми не позволява. Работя на 2012.
Поздрави,
Альоша.

Краси Кръстев · Accepted Answer

Здравей, Альоша. Не е от версията като цяло ако съседния ръб е заоблен, и искаш да скосиш съседен ( перпендикулярен на него ) няма как да стане ... би следвало в комадния ред да ти изпише следното съобщение :

Снимка 1 позиция 1Cannot blend edge with unselected adjacent tangent edge.Finding connected blend set failed.Failure while chamfering.След като си задал командата Chamfer и избрал ъгъла ( снимка 1 позиция 2 ) Същия проблем може да ти се яви и само при скосяване без да имаш заобляне  ако дистанцията която си задал за скосяване е твърде голяма ... тогава или ще ти изпише съобщение подобно на горното или просто AutoCAD ще ти направи скосяване до там докъдето позволява фигурата.

Надявам се да съм помогнал с отговора.

Альоша Исаев · Answer

Благодаря Краси.
От отговора ти си вадя заключението, че първо скосявам а след тора заоблям ако се използват двете команди във формирането на една фигура.
Спорна работа.
Альоша.
