Как мога да се справя с този проблем?
Здравейте,

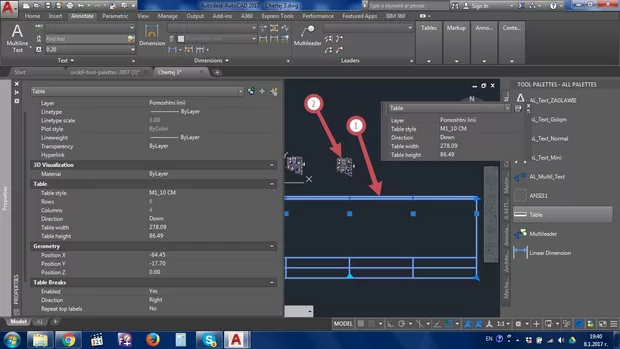

Направил съм си палетата, но работя предимно в метри и когато прехвърля таблицата в чертежа тя не е цяла и е огромна?

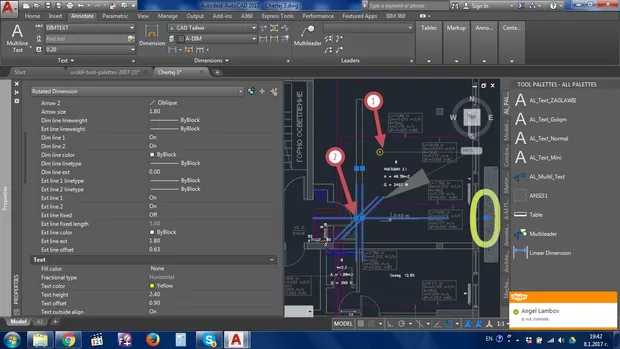

Оразмерителните линии са винаги несъразмерни с чертежа както и мултилидер кръг -блок?
И така направени ли са тези трите ''детайла'' само за сантиметри?

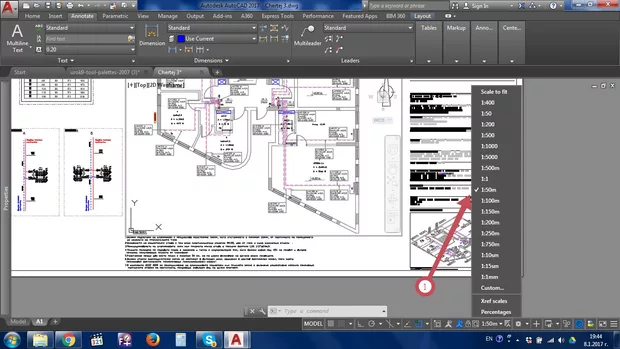

Когато нагласям чертежите в лейаута съм си направил мащабите и разпечатвам безупречно, но трябва ли ако в лейаута съм 1:100 в метри и в моделното пространство да съм 1:100?
Тоест в модела 1:1 ли трябва да е винаги или заради анотативните текстове си го нагласяме като в лейаута?
Наново трябва ли да правим мултилидери и др за мм и метри ?
Здравей, Марто. За много години. Здрава, мирна и плодотворна 2017 ти пожелавам.
Ако искаш да виждаш в моделното пространство обектите със съизмеримостта, с която виждаш обектите в layout - ите, то следва настройката на мащабите да е еднаква в моделното пространство и в viewport - тите. Но не е задължително да правиш това.
Реално в моделното пространството може да си фиксирал мащаб 1:100 за метри, а във viewport - тите в layout - a може да имаш 1:100 само че в сантиметри.Спазвайки методологията за плотиране заложена в курса, важно е какво си настроил в viewport - тите, това разпечатваш -> layout -ите.
Това което ти препоръчвам е да ползваш поне една и съща порядъчност, т.е. да няма разлика от сорта на използвани метри в моделното пространство и след това layout - a да имаш сантиметри или метри, така много лесно може да се объркаш жестоко.
Ето как работя аз, на един чертеж работя в сантиметри и може да имам няколко мащаба 1:25, 1:50, 1:100, но те винаги са в сантиметри и подържам в рамките на моделното пространство само тези мащаби. Ако вкарам в анотативните си обекти мащабни числа за метри и съответно долу мащаба е нагласен за метри следва да се получи наистина голяма неразбория или по - точно казано АНОМАЛИЯ :) ... същата показана от теб на снимките по - горе.
Така че препоръката ми е подърждай една и съща порядъчност поне,
моделно / viewport
см / см
м / м
мм / мм
Здравей Краси, съжалявам за директните въпроси, беше ми малко напрегнато. За много години да сте живи и здрави ти и целият екип. Ще се опитам да спазя най вече твоите и на инж. Цукев методи на работа, защото знам, че са правилни. Въпреки всичко се надявам и тази година да ме изтърпите ако задавам нелепи въпроси. Понякога на нас учениците наистина ни е доста объркано и трудно. Лично аз се надявам от Аула тази година да направите поне един семинар на живо да се запознаем лично и да опитаме от вашият опит по от близо.

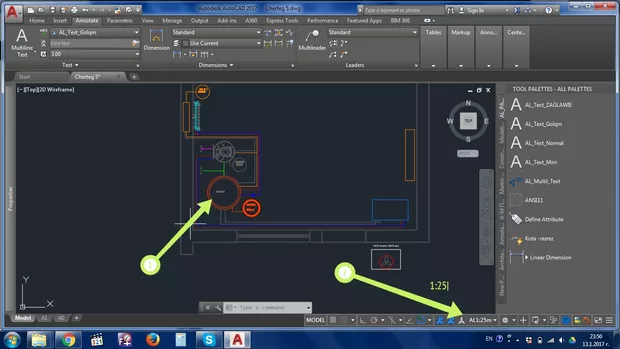

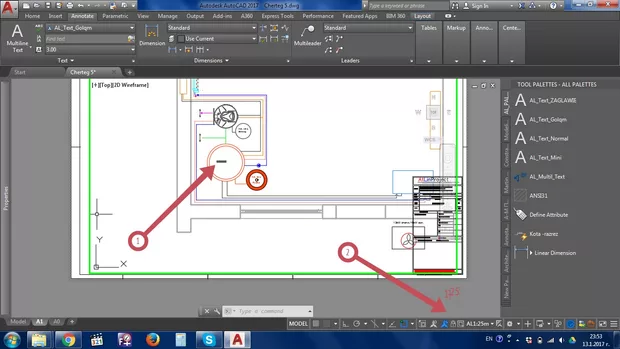

Така или иначе в метри съм в моделното пр. 1:25 и в лейаута съм 1:25 и нито в едното нито в другото се виждат визуално коректно. Не мога да разбера къде бъркам, а от две години съм в Аула.
Благодаря за хубавите пожелания!
Да определно и на двете места - моделно пространство и във viewport - a настройката е 1:25 в метри.

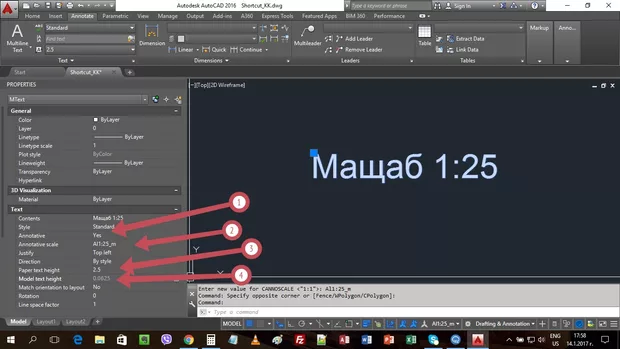

Първо провери дали текста е анотативен (снимка 1 позиция 1).

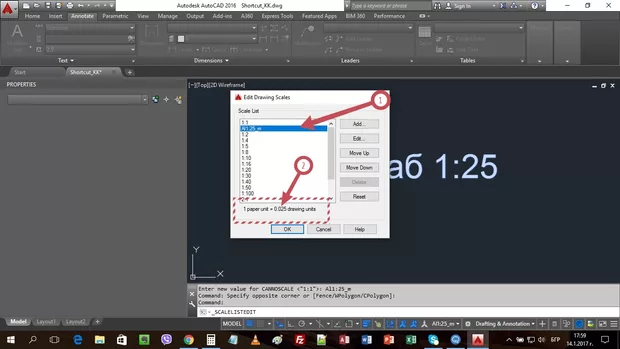

Текста обаче който посочваш, сигурен ли си че съдържа този мащаб първо, т.е. ако влезнеш в палетата със свойства, какво се и клинеш на мащабите AL1:25 в мащабите ли е (снимка 1 позиция 2)? Виж каква височина на текста е зададена.1: 25 в метри би следвало да е мащаб => 1 paper unit да бъде 0,025 drawing unit (снимка 2 позиция 1 и 2), което означава че ако си задавал височина за Paper text Hight 2,4 (нормална височина на текста - снимка 1 позиция 3), следва да Model text Hight да бъде 0,0625 (снимка 1 позиция 4)
Другото, което ме кара че има нещо гнило в цялата работа е ..... сигурен ли си че сичките ти геометрични обекти (става дума за линии, окръжности и т.н.) са изчертани едно към едно т.е. има 5 метра и чертаеш 5 единици (правилото за чертане едно към едно)? Освен това 1:25 в метри мащаб .... доста подробен мащаб за метри, обикновено в мащабите за метри се използва 1:100, 1:250 ... НО 1:25 в метри това е доста подробно.
Провери това което ти описах по - горе и отговори на въпроси по отношение на това дали чертаеш в метри.
